ID 281超导纳米线单光子探测器


具有高探测效率单光子探测器和高时间分辨率电子设备的一站式多通道解决方案。

  • 高系统探测效率:高达95%
  • 低定时抖动:低至20 ps
  • 暗计数率:低至<1Hz
  • 超快和光子数分辨探测
  • 恢复时间短,无闩锁操作

使用瑞士制造的超导纳米线单光子探测器 (SNSPD) 将您的光子实验和应用的极限推向新的高度,结合了令人难以置信的高探测效率、计时精度、低噪声和快速恢复时间。

在单个 ID281 系统中,可混合搭配多达 16 个探测器,提供为每个用户定制的一系列规格,包括我们的标准(单像素)、超快(平行像素)和光子数分辨/PNR(平行-像素)选项。

为了增加便利性和移动性,完整的 ID281 系统还提供一系列独立的机架安装解决方案。

立即使用 ID281 超导纳米线系列充分利用您的光子实验和应用。

What’s New

►真正的24/7连续运行
►SNSPD比以往任何时候都更快、更精准
►光子数分辨检测高达8个光子

Key Features

►高探测效率:理想可达95%;
►可集成高达16通道;
►时间分辨率理想可低至25ps;
►暗计数最低可至1Hz;
►短恢复时间;
►计数率可达100MHz;
►光子数分辨率
►连续系统运行
►通过定期自动氦回收延长系统寿命
►高性能时间控制器

适用于多种应用场合的探测器

单光子探测器为瑞士制造的SNSPD,具有探测效率高、抖动低、噪声低、恢复时间短等特点。探测器(一个低温系统中的 2 到 16 个 SNSPD)集成到一个自动闭环低温恒温器中,为长期多年运行提供易用性和优异的设备性能。

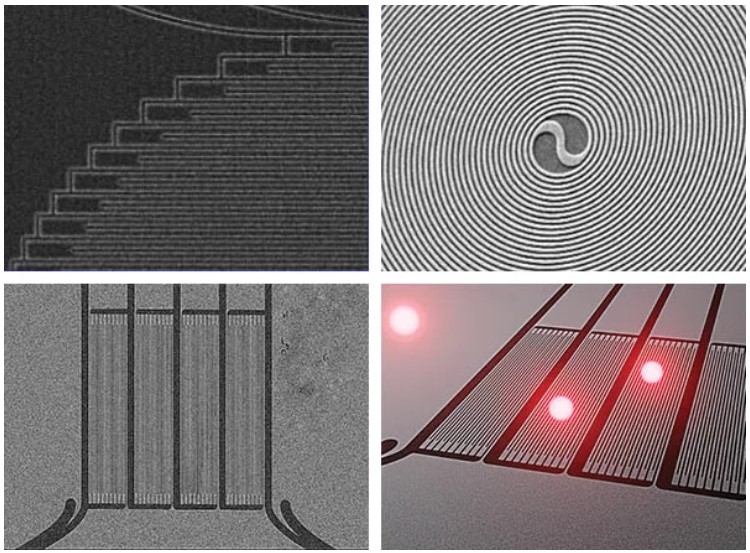

ID281 标准 SNSPD:单像素 SNSPD 设计,具有线性纳米线曲折设计,在系统探测效率、探测器噪声和定时精​​度方面提供优异的整体性能。

ID281 Ultrafast SNSPD:平行像素 SNSPD 设计,同样具有四个或八个纳米线子像素,但用于减轻光子堆积效应。这些器件可实现低于 10 ns 的恢复时间,同时仍受益于 ID281 SNSPD 系列的效率、精度、噪声性能和宽带操作。

ID281 光子数分辨:平行像素 SNSPD 设计,每个探测器由四个或八个并联电连接的纳米线子像素组成。这些器件具有在一次测量中区分多达 8 个光子状态的独特能力,同时仍受益于 ID281 SNSPD 系列的效率、精度、噪声性能和宽带操作。

一个完整的SNSPD系统

ID281 SNSPD 的性能源自其超导材料——在低温下运行——交付于交钥匙低温系统中,可根据您的需求量身定制。

此外,模拟检测脉冲必须转换为数字信息,这意味着必须具备最快、最精确的计时仪器。

IDQ 提供了所有这些以及更多功能,使其成为最完整、最通用的 SNSPD 系统。

  • 机架安装定制,确保安全性和移动性
  • ID281 即插即用控制盒
  • ID1000 时间控制器,用于超快速数据采集

宽光谱接近理想的探测效率

每个ID281 SNSPD在用户选择的中心波长下都具有跨越数百纳米的高系统探测效率(SDE)。全系列ID281 SNSPD对波长从500nm一下到2μm以上的单光子提供灵敏度。

探测器波长 <500nm 至 >2000纳米
宽带探测效率 >100nm的范围内具备高SDE
峰值系统探测效率(SDE) 标准SNSPD: ≥80% 至 ≥90%(并可超过95%)

超快SNSPD:≥70% (典型值≥80%)

PNR SNSPD:≥70% (典型值≥80%)

对于更宽的波长范围,可以设计定制的光学腔,并且可以根据要求将探测器耦合到多模光纤。

优异的精度

借助内置低温放大器,所有标准 SNSPD 的探测器定时抖动均小于 40 ps FWHM,并且可以低至 < 25 ps。定时抖动因探测波长、探测器设计和探测器组成而异。可以根据要求优先考虑较低的抖动值。

定时抖动 (FWHM) < 25 ps 至 < 40 ps(典型值 < 30 ps)

超快单光子计数

所有单光子探测器都有一个有限的时间,它们需要在探测事件之后恢复,然后才能恢复到完全探测效率,这会影响实际观察到的最大探测率。标准 ID281 SNSPD 已经是令人难以置信的快速单光子探测器,但我们新颖的超快 SNSPD 设计可提供更好的单光子计数速度。

最大探测效率(1) 标准SNSPD:> 30 MHz(典型恢复时间 < 30 ns) 超快SNSPD:> 100 MHz(恢复时间 < 10 ns)

(1)恢复时间定义为探测事件发生后系统探测效率恢复到最大值的50%的时间。

超低噪声

在所有 ID281 SNSPD 中,探测器暗计数(光输入完全隔离时发生的虚假探测事件)始终处于可忽略不计的低水平。由于受低温黑体辐射的支配,这些暗计数在较短的波长处减少。

最大暗计数率 < 500 nm 到 950 nm:< 5 Hz 到 < 1 Hz
950 nm 到 < 1300 nm:< 20 Hz 到 < 5 Hz 1300 nm 到 > 1600 nm:< 100 Hz 到 < 10 Hz

低温系统

ID281 系列 SNSPD 有两种型号的低温系统:ID281 SO(SOrption)系统和 ID281 CO(连续运行)系统。ID281 SO 系统实现了最高的 SNSPD 性能,系统维护周期更长,整体系统寿命更长,而 ID281 CO 系统实现了真正的不间断和无限期 SNSPD 操作,并且仍然达到上述性能规格。

低温恒温器型号 ID281 SO(吸附式) ID281 CO(连续运行)
探测器底座温度 0.8K > 2K
基准温度下的运行时间 ≥ 24 小时(2) 无限期
可用的 ID281 SNSPD 完整的 SNSPD 目录 高速和低抖动 SNSPD
主要优势 – 尽可能低的时间抖动
– 延长系统寿命
– 真正的 24/7 连续运行
可用的探测器通道 最多 16 个
低温恒温器尺寸 63 厘米 x 30 厘米 x 30 厘米

(2) ID281 SO 系统的自动运行提供了无限期连续运行,每天都有预定的氦冷凝循环。
