ID100可见光单光子探测器


高时间分辨率和低暗计数率
  • 自由运行
  • 35%量子效率
  • 低暗计数率<5 Hz
  • 40 ps时间分辨率
ID Quantique公司的ID100系列提供了紧凑和价格合理的单光子计数模块,具有优异的时间分辨率(用于TCSPC应用)和低死区时间。
基于可靠的硅雪崩光电二极管在可见光谱范围内的灵敏度,该模块能够探测到低至单光子水平的微弱光信号。
在只有40 ps的时间分辨率和45 ns的死区时间下,该模块在所有需要单光子探测的高精度定时应用中提供优异的性能。ID100具有特别好的定时稳定性,计数率可达20MHz。
ID101系列的目标OEM应用,提供市面上可见光范围内体积特别小的光子计数器。它由一个标准的TO5或TO8的光电封装、一个直径50微米的单光子APD和一个安装在热电制冷器上的快淬电子器件组成。
可提供带光纤耦合的版本,包括单模、多模50um和多模100um光纤类型。
主要特点:
  • 有效面积直径50um或20um
  • 单机:无需直流电源
  • 易于安装在光学工作台上
  • 配备通用网络适配器(110/220 V)
  • 无指示灯,保持完全黑暗
  • OEM模块可用于大容量应用

ID100技术参数
参数Parameter
Min
Typical
Max
单位Units
波长范围
350
900
nm

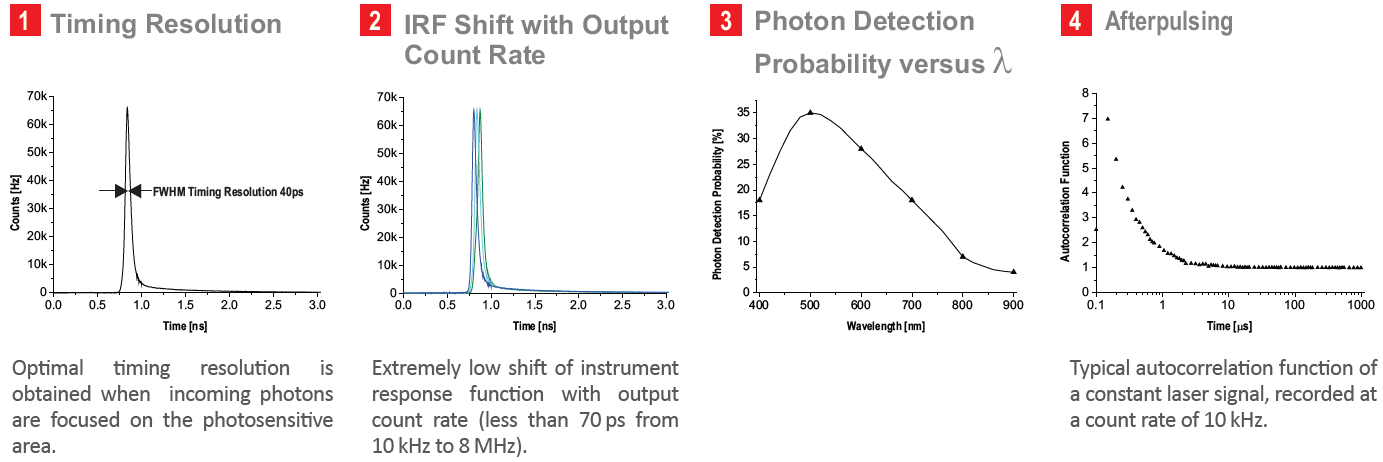

Optimal timing resolution is obtained when incoming photons are focused on the photosensitive area.
The ID100 is free of indicating LEDs to maintain complete darkness during measurements.
The detector output is designed to avoid distorsion and ringing when driving a 50 Ohms load.
Universal network adapter provided
(110/220 V).
See on page 4 the A-PPI-D pulse shaper for negative input equipment compatibility.
The ID100-SMF20 contains a single mode fibre optimized to your operating wavelength
The ID100-MMF50 contains a 50/125 μm multi-mode fibre optimized for the visible spectral range with a 0.22 numerical aperture. The coupling efficiency is larger than 80%.
The ID100-MMF100 contains a 100/140 μm multi-mode fibre optimized for the visible spectral range with a 0.22 numerical aperture.The coupling efficiency is larger than 50%.
时间分辨率[FWHM]
40
60
ps
单光子探测效率(SPDE)
at 400nm
15
18
%
at 500nm
30
35
%
at 600nm
20
25
%
at 700nm
15
18
%
at 800nm
5
7
%
at 900nm
3
4
%
脉冲后效应概率
0.5
%
输出信号脉宽
9
10
15
ns
输出信号幅值
1.5
2
2.5
V
死时间
45
50
ns
大计数率
20
MHz
电源电压
5.6
6
6.5
V
电源电流
100
150
mA
储存温度
-40
70
摄氏度℃
制冷时间
5
s

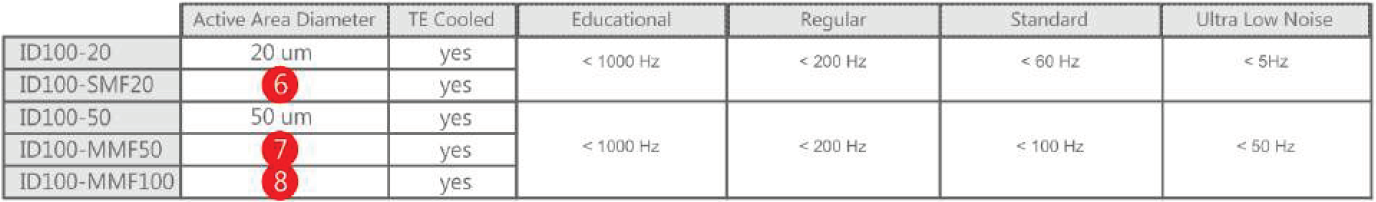

暗计数率: ID100探测器一共有四种级别:Educational(教学级),Regular(常规级),Standard(标准级)和Ultra-Low Noise(低噪声级),主要取决于暗计数率的性能参数。

典型应用领域:

►时间相关单光子计数TCSPC
►时间分辨共聚焦显微镜
►荧光和发光检测
►单分子光谱,DNA测序
►荧光相关光谱
►荧光寿命测量,激光测试
►分光光度法、流式细胞仪
►激光雷达,光学测距
►量子光学,量子密码学,OTDR
