SPAD23单光子SPAD阵列探测器

产品简介

SPAD23 是一款具有光子计数功能的 SPAD 阵列探测器,由 23 个具有同类高性能的单光子雪崩二极管(SPAD)构成,23 个 SPAD排列在六角形网格上。
这款阵列探测器仅有信用卡大小的尺寸,具备时间标签功能,且针对宽光谱探测和低噪声进行了优化。
SPAD 阵列提高了光的收集能力,使共焦扫描显微镜领域的创新成为可能。这一创新可最终得到一个更清晰,更明亮的图像。
探测器具有极低的串扰,因此能够可靠地测量二阶和三阶光子关联,以及产生量子随机数以实现不可破解的加密。

参数 条件 典型值
峰值探测效率 VOP=32V 55% @ 520 nm
PDP 高 于 35% 的波长范围 VOP=32V 440-660nm
填充因子 准直光 >80%
暗计数率 VOP=32V

T=20°C

<100cps
DCR>1kcps的像素数目 VOP=32V 1
死时间 VOP=32V

Vq=0.8V

50ns
时间抖动 VOP=32V 120ps
后脉冲 VOP=32V

Vq=0.8V

0.1%
串扰 VOP=32V 0.14%
单像素最大计数率 7.8Mcps
时间标签分辨率 20ps
工作电压 VOP 26-32V
工作温度 -55 至 35 °C
尺寸 91x58x39.5mm

共聚焦显微镜

  • 图像扫描显微镜 (ISM)
  • 量子 ISM (Q-ISM)
  • 超分辨率光涨落 ISM (SOFI-ISM)
  • 荧光寿命成像 (FLIM)
  • 荧光共振能量转移 (FRET)
  • 荧光相关光谱 (FCS)
  • 受激发射损耗显微镜 (STED)
SPAD23单光子探测器 SPAD阵列

SPAD 阵列增加了光收集并实现了共聚焦扫描显微镜领域的创新。这项创新最终可帮助用户获取更清晰、更明亮的图像,其中包含有关潜在分子功能、相互作用和环境的功能信息。

为什么是SPAD阵列?

  • 使用标准共聚焦显微镜实现超分辨率
  • 增加信号光采集
  • 提高成像速度
  • 减少背景噪音

量子信息

  • 反聚束(Antibunching)
  • 量子符合和关联(Coincidence correlation)
  • 量子随机数生成(Quantum random number generation)
SPAD23单光子探测器 SPAD阵列

时间光子相关性和光子数分辨 (PNR) 是探索光的量子特性的基础。我们的探测器具有极低的串扰,因此能够可靠地测量二阶和三阶光子相关性,以及生成用于牢不可破的加密的量子随机数。

为什么是SPAD阵列?

  • 使用单芯片多通道检测器简化系统设置
  • 通过探测器并行化提高数据速率
  • 光子数分辨 (PNR) 检测

光子探测效率 PDP

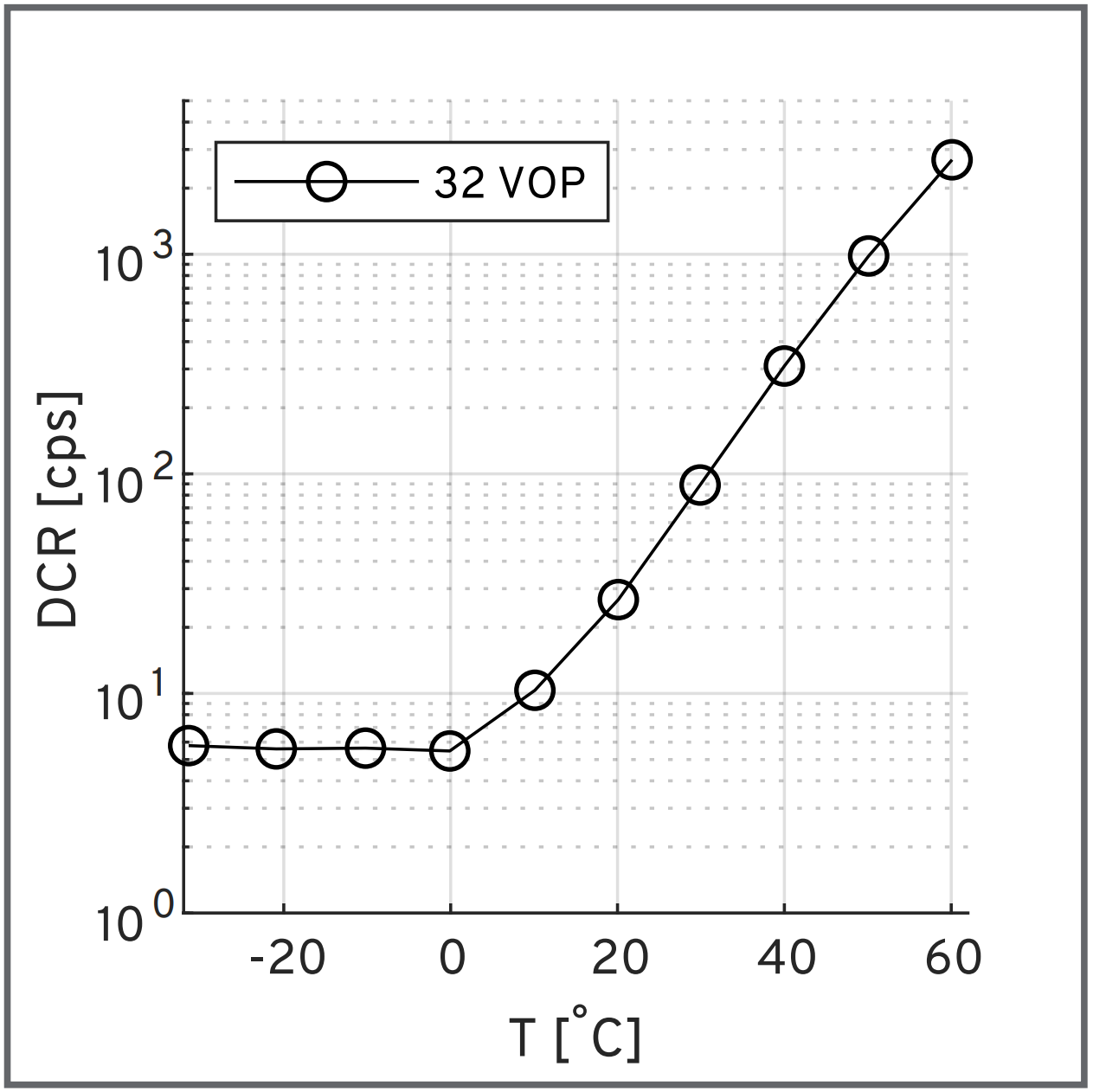

暗计数率与温度的关系

510nm至785nm时间抖动<120ps

创建您自己的SPAD阵列

Pi Imaging Technology为定制设计SPAD阵列提供服务。我们的服务活动包括定制探测器设计、制造、组装和表征。Pi Imaging Technology团队在SPAD设计和开发方面积累了20多年的丰富经验。
