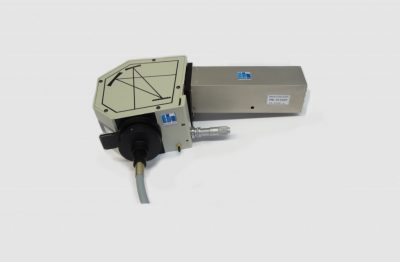

MW-FLIM和PML-Spec
|
|||
光学系统
|
|||
光谱仪
|
LOT MS125
|
||
光栅型号
|
77417
|
77414(标准)
|
77411
|
主波长范围
(可通过固定螺丝调节)
|
340-820
|
||
光栅类型/线/ mm
|
400
|
600
|
1200
|
记录的波长间隔的带宽,通道1至16
|
300
|
200
|
100
|
波长通道宽度/ nm
|
18.75
|
12.50
|
6.25
|
探测器
|
PML-16-C
|
||
阴极类型
|
-0
|
-1
|
-GASP
|
波长范围/ nm 1)
|
300-600
|
300-850
|
360-720
|
探测器量子效率1)
|
420 nm时为22%
|
420 nm时为20%
|
45%@ 540纳米
|
光谱灵敏度:单击此处
|
|||
渡越时间(TCSPC IRF / FWHM)
|
180至220 ps(典型值)
|
||
计数率
|
高达4 MHz
|
||
通道数
|
16
|
||
排列方式
|
线性(1 x 16),可选。方形(4 x 4)
|
||
感光区域(每个通道)
|
线性(0.8 x 16)毫米,方形(4 x 4)毫米
|
||
通道间距
|
1毫米
|
||
信号输出
|
|||
输出极性
|
负
|
||
输出接口
|
SMA
|
||
输出阻抗
|
50Ω
|
||
路由信号
|
4位+错误信号,TTL / CMOS
|
||
路由信号连接器
|
15针Sub-D / HD
|
||
电源
|
|||
(来自DCC-100卡)
|
±5 V,+12 V
|
||
一般信息
|
|||
尺寸(宽x高x长)
|
(52 x 52 x 145)毫米
|
