C-WAVE OPO调谐激光器

德国HÜBNER公司的C-WAVE,是一款可见到近红外波段波长可调谐的窄线宽连续激光器,它是基于OPO技术的全固态激光器,调谐时无需做诸如染料或光学器件的更换工作,完全通过电脑控制。在很长一段时间,这个波段的调谐需要采用繁琐的染料激光器,更换激光介质或腔镜,或者其他调谐范围极其有限的技术。C-WAVE的出现,让您可以轻松切换想要的波长,不仅有极高的灵活性和精度,同时具有极高的光束质量和稳定性。

C-WAVE OPO调谐激光器

工作原理

C-WAVE OPO调谐激光器

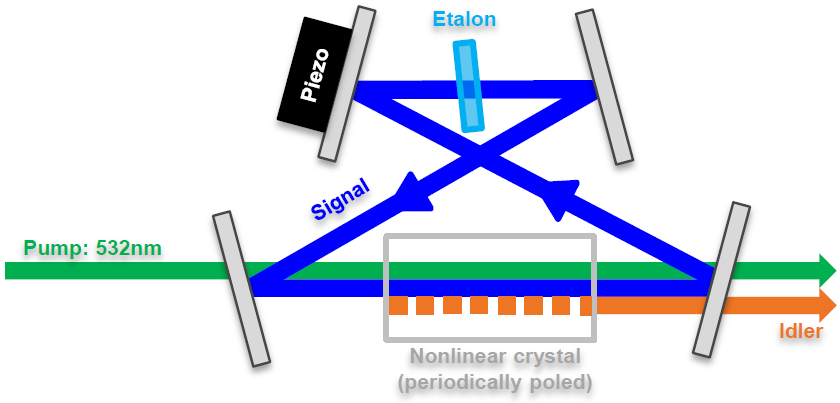

OPO&腔内SHG倍频:采用单纵模532nm激光器作为泵浦源,产生信号光900-1050nm和闲频光1080-1300nm。再通过SHG产生倍频光450-525nm和540-650nm。泵浦光532nm也可以作为第三路输出。根据泵浦源的功率,C-WAVE提供低功率和高功率两种产品。C-WAVE在Photonics West 2014获得了棱镜奖。C-WAVE OPO调谐激光器

波长调节

C-WAVE OPO调谐激光器


• etalon调节,无跳模165GHz, 1GHz/s
• OPO&SHG晶体加热大范围调节
• 种子激光调节,无跳模28GHz, 14GHz/s (optional)

稳频,低噪声控制&光纤输出

C-WAVE OPO调谐激光器

通过AbsoluteLambda™稳频选件,C-WAVE可以达到理想至±1MHz的波长精度和稳定度。

C-WAVE OPO调谐激光器

低功率版本可选配NEL-02 NoiseEater将噪声降低一个数量级。

C-WAVE OPO调谐激光器

SM/PM光纤耦合,效率>60%,3米铠甲光纤,可选FCP, FCP8, APC等接口。

应用领域

• 冷原子/ 离子阱
• 原子物理
• 量子光学
• 全息
• 单分子光谱
• 激光干涉
• 纳米光子学
• 拉曼光谱

参数规格

• 谐振腔配置:腔内SHG倍频OPO

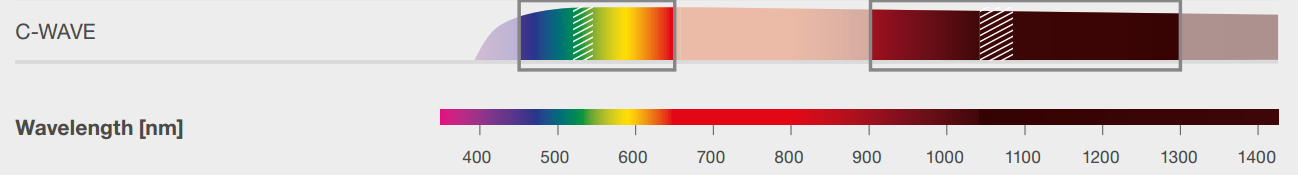

• 光谱范围:450-650 nm, 900-1300 nm
• 波长调节:全电脑控制
• 波长精度:±1nm VIS, ±2nm IR
1MHz @ 外部波长测量
• 输出功率:>200mW VIS, >400mW IR (5W pump)
>80mW VIS, >200mW IR (1.5W pump)
• 输出模式:TEM00, 单频
• 光束直径:0.5mm VIS, 0.2mm IR
• 发散角:0.5mrad VIS, 2mrad IR
• 光束直径:0.5mm VIS, 0.2mm IR
• 无跳模调谐:>20GHz VIS, >10GHz IR
• 光谱线宽(短期):1MHz
• 稳频选项:通过AbsoluteLambdaTM 稳频选件
• 接口:USB
• 电源:110V/230V
• 功耗:<200W
• 制冷:闭环制冷机
• 泵浦激光要求:532nm, TEM00, 单纵模

环境要求

• 操作温度范围:20-50℃
• 最大相对湿度:10%-85%,非冷凝
• 机械安装:隔振光学平台
• 无尘环境

选件

• AbsoluteLambdaTM 稳频选件
• Noise Eater 低噪声选件
• 光纤耦合器
• 1.5W/ 5W高低泵浦激光可选

尺寸

• 长度:575mm
• 宽度:410mm
• 高度:155mm
• 重量:34kg
