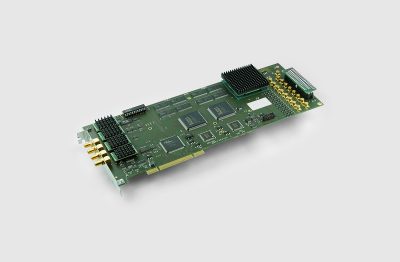

16通道单光子计数器
|
LVTTL输入
|
|
|
通道数
|
16
|
|
输入电压
|
LVTTL
|
|
阈值
|
1.4V
|
|
最小 输入脉冲宽度
|
2ns
|
|
最小 脉冲间隔
|
5.5ns
|
|
连接器接口
|
MCX，计数卡上
|
|
CFD输入
|
|
|
通道数
|
4
|
|
阈值
|
-20 mV至-500 mV
|
|
过零调整范围
|
-100 mV至100 mV
|
|
连接器接口
|
SMA，前面板
|
|
实验触发输入
|
|
|
输入电压
|
LVTTL
|
|
阈值
|
1.4伏
|
|
数据采集
|
理想时间模式
|
|
方法
|
时间标签记录，理想光子时间
|
|
光子的相关
|
在线或离线的多tau或线性tau算法
|
|
自相关
|
所有频道
|
|
互相关
|
任何一对渠道
|
|
时间增量
|
164.61
|
|
死时间
|
<10 ns
|
|
并行通道数
|
16个LVTTL或4个CFD通道
|
|
计数器FIFO缓冲区容量
|
4 * 10 ^6光子
|
|
读出
|
测量期间连续读出
|
|
持续读出率
|
7 * 10 ^6光子
|
|
在线计算
|
FCS，FCS Fit，MCS，PCH
|
|
数据采集
|
TCSPC模式
|
|
方法
|
时间标签记录，反转启动-停止
|
|
光子的相关性
|
在线或离线的start-stop直方图
|
|
启动（光子）通道
|
3个CFD输入
|
|
死时间
|
<10 ns
|
|
停止通道
|
1个CFD输入
|
|
停止输入率
|
理想 150MHz
|
|
停止分频器
|
1， 2， 4
|
|
时间通道宽度
|
164.61 ps
|
|
计数器FIFO缓冲区容量
|
4 * 10 ^6光子
|
|
读出
|
测量期间连续读出
|
|
持续读出率
|
7 * 10 ^6光子
|
|
在线计算
|
Deacy，FCS，FCS Fit，MCS，PCH，图像
|
|
数据采集
|
Multiscaler模式
|
|
方法
|
时间标签记录，直接单开始-多停止
|
|
光子的相关
|
在线或离线的开始-停止直方图
|
|
开始（参考）通道
|
1个CFD输入或1个LVTTL输入
|
|
停止（光子）通道
|
3个CFD输入或15个LVTTL输入
|
|
死时间
|
<10 ns
|
|
时间通道宽度
|
164.61 ps
|
|
计数器FIFO缓冲区容量
|
4 * 10 ^6光子
|
|
读出
|
测量期间连续读出
|
|
持续读出率
|
7 * 10^6光子
|
|
在线计算
|
Deacy，FCS，FCS Fit，Antibunching，MCS，PCH，图像
|
|
成像模式操作
|
|
|
可以用做
|
TCSPC和Multiscaler模式
|
|
采集原理
|
扫描，记录像素，行和帧时钟脉冲
|
|
理想 像素率
|
2MHz
|
|
运行环境
|
|
|
PC系统
|
Windows 7至10，> 8 GB RAM，建议使用64位操作系统
|
|
PC接口
|
PCI接口
|
|
能耗
|
大约 +5 V从12 W，+ 12 V从0.7 W
|
|
尺寸
|
312毫米x 130毫米x 15毫米
|
