用于发光和长时间曝光的 iKon CCD 相机

iKon ‘慢扫描’ CCD 相机系列具有独特的热电制冷至 -100°C，可实现行业优秀的低噪声性能，并在广泛的光谱范围和卓越的动态范围内进行高效的背照式光子收集。iKon 系列针对需要几分钟甚至几小时曝光时间的植物成像或体内发光实验等应用。

  • 大视野
  • 市场优秀的热电冷却至 -100 °C
  • 背照式 > 95% QE
  • 长时间曝光时的理想信噪比性能

iKon CCD 相机应用

iKon 深度制冷 CCD 主要适用于“慢速”弱光成像应用，这些应用通常涉及长时间曝光（从几十秒到几分钟甚至几小时）以及相对较慢的图像读取，典型用于天文学或弱发光检测. 此外，可以访问特殊的快速动力学模式以获得具有微秒动态的数据突发，从而扩展成像灵活性。低噪声、宽波长范围内出色的光子响应和卓越的图像均匀性相结合，扩展了 iKon CCD 的应用。

植物成像

深度制冷 iKon CCD 系列是具有挑战性的植物成像研究的理想探测器。通常，iKon 相机配有镜头并安装在具有温度和照明控制的不透光暗箱中。独特的真空技术和精确的温度调节提供尽可能深的冷却，将暗电流降至最低水平。借助这种超低本底噪声，可以通过监测萤光素酶活性的变化来精确详细地研究拟南芥和其他植物模型的植物生物学的许多方面。

iKon-M 型号具有 1 兆像素传感器，对角线为 19 毫米，适用于 C 接口镜头。对于那些需要更宽视野的人来说，更大的 iKon-L 使用 4.2 兆像素格式和 F 卡口配件，允许 39 毫米对角线视野。两种型号都具有集成快门，以避免在读出过程中出现信号拖尾现象。延长管可用于调整焦距。

体内生物发光

在生物发光期间，光直接从样品发射，无需激发光。由于没有自发荧光或散射，这允许高信号背景比。体内研究的另一个好处是可以最大限度地减少光漂白和光毒性效应，从而允许在更长的时间内进行研究。

由于生物发光信号非常微弱，因此检测器必须具有极低的暗电流。iKon CCD 相机可以通过独特的真空技术实现尽可能深的冷却。当与具有 >90% QE 的大像素的理想光子收集效率相结合时，iKon CCD 相机允许检测来自样本的细微但重要的信息，而这些信息使用不太理想的 CCD 相机会被遗漏。

iKon-M 型号具有 1 兆像素传感器，对角线为 19 毫米，适用于 C 接口镜头。对于那些需要更宽视野的人来说，更大的 iKon-L 使用 4.2 兆像素格式和 F 卡口配件，允许 39 毫米对角线视野。两种型号都具有集成快门，以避免在读出过程中出现信号拖尾现象。延长管可用于调整焦距。对 NIR 的扩展响应也有可能允许多报告系统和更深的灵敏度。

细菌发光

细菌生物发光在细菌细胞间通讯（称为群体感应）中起着关键作用。众所周知，群体感应允许在改变种群密度和响应环境条件期间改变基因表达。它在生物膜形成和毒力方面也很重要。细菌发光也可用于作为荧光素酶报告基因表达、细胞活力测定或作为生物传感器的基础进行灵敏测量。细菌发光甚至比其他形式更弱，这意味着成像检测器必须在几分钟的曝光持续时间内具有最小的噪声。iKon 深度冷却 CCD 相机因此非常适合这些研究，其同类优秀的低噪声性能允许检测表达的细微变化。

当从典型的发光实验转向单细胞水平的研究时，可能需要更高的灵敏度。对于此类研究，我们推荐 iXon EMCCD 系列：在我们的单细胞生物发光解决方案说明中找出原因。

CCD相机解决方案

Andor提供一系列深度制冷、背照式CCD相机，可满足各种视野要求，并在非常宽的光谱范围内提供理想响应。这也包括iXon XL型号与16.8 MB的传感器，提供了一个巨大的87毫米对角线！

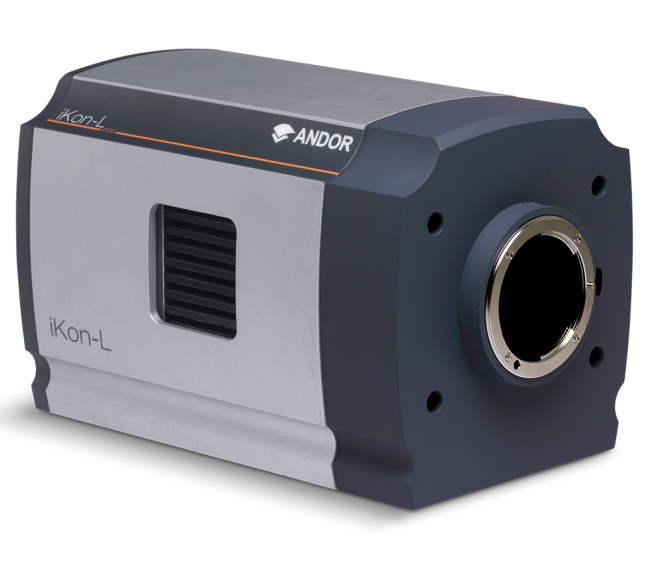

iKon-L 936

大视野发光成像

  • 4.2 Megapixel & 13.5µm像素尺寸：39mm对角线
  • F Mount接口（EF选配）
  • 半导体制冷至 -100 °C，低维护真空
  • 深度耗尽近红外选配
  • 快速动力学模式（µs动力学）
  • 适用于多个显微镜物镜放大倍数和端口

iKon-M 934

中等视野发光成像

  • 1 Megapixel & 13µm像素尺寸：19mm对角线
  • C Mount接口
  • 半导体制冷至 -100 °C，低维护真空
  • 深度耗尽近红外选配
  • 快速动力学模式（µs动力学）
  • 适用于多个显微镜物镜放大倍数和端口

市场优秀的CCD灵敏度

所有iKon型号都提供了技术的互补组合，可确保在非常低的光信号条件下获得最大的信噪比。

-100°C热电制冷：市场优秀的永久真空冷却可确保在从几分钟到几小时的长曝光时间范围内将暗电流降至最低。

最小化读取噪声：通常被认为是真正的检测极限，和或优化和最小化每台相机的读取噪声下限。

背照QE和NIR增强：所有iKon CCD传感器都是背照的，通过尽可能高的QE最大限度地收集光子，包括用于增强NIR响应的深度耗尽技术（通过边缘抑制技术来减少NIR干涉）。

标准硅（‘BV’）和深度耗尽（‘BR-DD’和‘BEX2-DD’）iKon XL和iKon-L传感器选项的量子效率与波长的关系。

标准硅（‘BV’）和深度耗尽（‘BR-DD’和‘BEX2-DD’）iKon-L传感器选项的量子效率与波长的关系。通过将QE反应扩展到近红外光谱，它为多多参数发光和荧光成像提供了更大的潜力，并为体内研究提供了与深层组织更好的相容性。

大视野

iKon-M采用了19毫米的对角线，采用C-Mount接口，最大限度地提高了视野。使用420万像素传感器和F-mount的iKon-L可以提供更大的39毫米视野。延长管组可用于调整焦距。此外，iKon XL型号具有令人印象深刻的87毫米视野！

备注：当需要大视场进行更快的光度或荧光实验（从毫秒到几十秒不等）时，我们建议检查Sona背照sCMOS和iXon Ultra以及Life 888 EMCCD模型。

低维护操作

iKon系列UltraVac™永久真空特别适合长时间曝光实验的需要，在长时间曝光实验中，相机不仅需要尽可能低的热噪声，而且需要在较长时间内进行严格的热控制。此外，热电制冷到-100°C，即使对于非常大面积的传感器，也可以避免使用液氮或不可靠的压缩气体冷却器，以尽量减少相机暗电流。

型号 iKon-L 936 iKon-M 934
像素数目 2048 x 2048 1024 x 1024
芯片对角线尺寸（mm） 39 18.8
像素尺寸（µm） 13.5 13
峰值量子效率（%） 95 95
QE选项 BV, BU2, BR-DD, BEX2-DD, FI BV, BU2, BR-DD, BEX2-DD, FI
制冷温度 (°C) -100 -100
暗电流（e-/pix/sec） 0.000059 0.00012
读出噪声（rms e-） 2.9 2.9
满阱容量（e-） 150,000 130,000
数字化 16-bit 16-bit
读出速度（MHz） 0.05, 1, 3, 5 0.05, 1, 3, 5
读出口数量 1 1
全幅读出最快时间 1.05 0.23
时间戳 TTL TTL
接口类型 USB 2.0 USB 2.0
