Moku:Delta 软件定义测试测量平台产品介绍

产品定位与概述

Moku:Delta 是 Liquid Instruments 全新发布的高端硬件平台，定位于高级设计与验证（Design & Validation）应用场景。该平台配备 2 GHz 输入/输出带宽，提供 8 个模拟输入与 8 个模拟输出通道、32 路高速数字 I/O 通道，以及优于 10 nV/√Hz 的超低本底噪声水平，旨在助力工程师显著加速产品设计与验证流程。作为 Moku 产品家族（Moku:Delta、Moku:Pro、Moku:Lab、Moku:Go）中的新一代旗舰，Moku:Delta 同时支持最新的 GenInst Studio 生成式仪器功能，仅需一个简单的自然语言提示，即可在数分钟内构建特定于应用程序的测试工具。

核心性能特点

Moku:Delta 的核心优势体现在四个维度。在高带宽信号生成与分析方面，平台依托 2 GHz 带宽与 5 GSa/s 输入采样率，可完成高速模拟信号的生成与捕捉。在低噪声测量方面，其优于 10 nV/√Hz（@ 100 Hz）的超低本底噪声源于 14 位 + 20 位 ADC 混合专利技术，可精确测量低信噪比信号。在测试效率方面，八个独立的输入/输出通道支持并行测量，可将测试时间缩短一个数量级。在数字系统验证方面，32 个 DIO 通道可同时捕捉与输出信号，满足复杂数字信号处理系统的集成化测试需求。

一体化仪器功能集成

Moku:Delta 在单一硬件平台中集成了十六种仪器功能，最高支持八种仪器同时运行，通过组合可形成超过二十亿种测试测量配置，而全部功能均集成于仅两个机架单元（2U）尺寸的设备之中。平台基于第三代 Xilinx RFSoC FPGA 的硬件可重构技术，实现了软件灵活度与硬件性能的有机结合，足以胜任复杂的测试测量任务。

平台所集成的仪器功能覆盖信号分析、信号生成、信号控制与调理以及自定义功能四大类别，具体如下表所示：

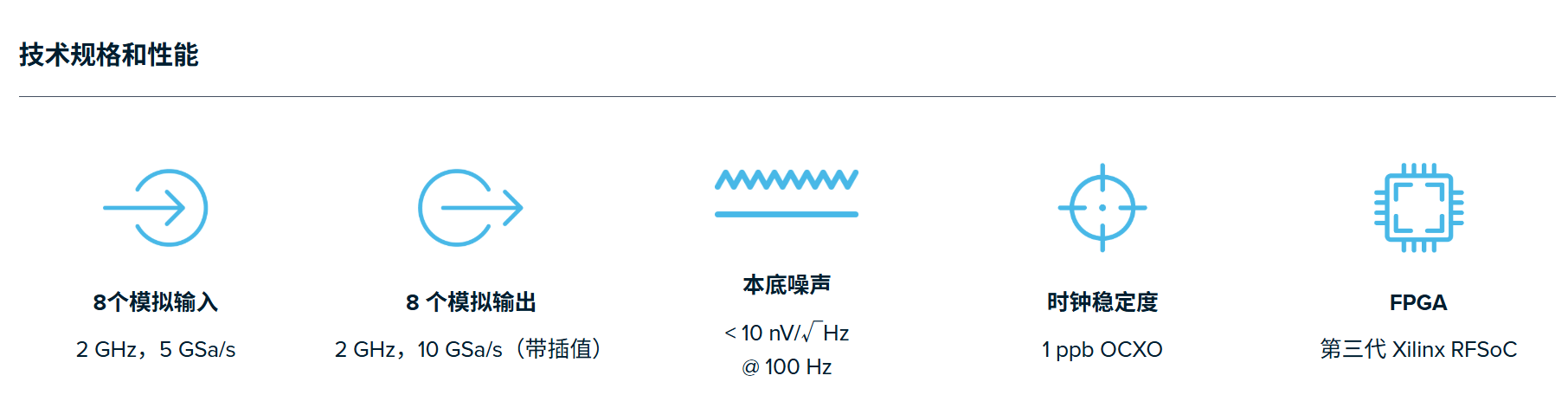

技术规格与性能

在示波器性能方面，Moku:Delta 的混合算法能够自动、智能地融合由八个独立 14 位 + 20 位 ADC 采集的高速与低速信号，全面提升从低频至 2 GHz 整个带宽范围内的噪声性能表现，从而实现兼具高带宽与高分辨率的测量能力。

时钟系统与同步能力

Moku:Delta 采用全新设计的内部时钟电路，提供出色的相位噪声与稳定性表现。系统可同时对多达四个时钟源进行混合，实现跨时间尺度的高精度相位、频率与时间间隔测量。其架构将低相位噪声的 VCXO 与 1 ppb 等级的 OCXO 进行智能混合，以同时优化宽带相位噪声性能与频率稳定性。此外，用户还可选配外部频率参考与 GPS 驯服晶振，实现 Moku:Delta 与实验室系统及全球时间基准的精准同步。

软件生态与个性化仪器开发

Moku:Delta 支持 GenInst Studio，这是 Liquid Instruments 将可重构硬件与自然语言生成技术结合的创新功能，工程师能够根据自然语言提示创建经过验证的、特定于应用程序的仪器；无论生成全新仪器，还是将其与现有仪器组合，配合多仪器并行模式，均可构建精确匹配需求的测量系统。软件层面，MokuOS 应用支持 Windows、macOS、iPadOS 与 VisionOS 平台；同时提供 Python、MATLAB、LabVIEW 三种 API 接口，便于自动化测试与系统集成；Moku Compile 则允许用户自行编码、编译并部署自定义功能至 Moku 的 FPGA 上，结合基于 FPGA 的神经网络仪器与文件转换实用工具，构成完整的开放式开发环境。

优化的噪声性能

我们的算法自动智能地混合来自 10 位和 18 位 ADC 的高速和低速信号，从而优化整个频率范围内的噪声性能。滤波网络并非仅仅专注于最小化整体噪声，而是为信号保留单位增益频率响应。凭借这种混合方案，Moku:Pro 即使在弱信号应用中，也能在所有傅里叶频率范围内以最佳信噪比进行测量。

增强的抗干扰能力

Moku:Pro 减少了手动流程和物理调整的需要，因此您可以将更多时间花在实验上，而不是实验设置上。激光锁频/稳频器让您快速高效地稳定激光频率。让频率响应分析仪 在 多仪器并行模式下与其协同工作，您就可以充分表征您的闭环控制性能。

同时运行多个仪器

使用多乐器模式，您不再局限于单一乐器。您可以将标准的 Moku 乐器与自定义乐器结合使用。 GenInst Studio 构建复杂且针对特定应用的信号处理流程。无需中断并行运行的仪器即可热插拔，让您能够随着实验的进展灵活地调整测试系统。
