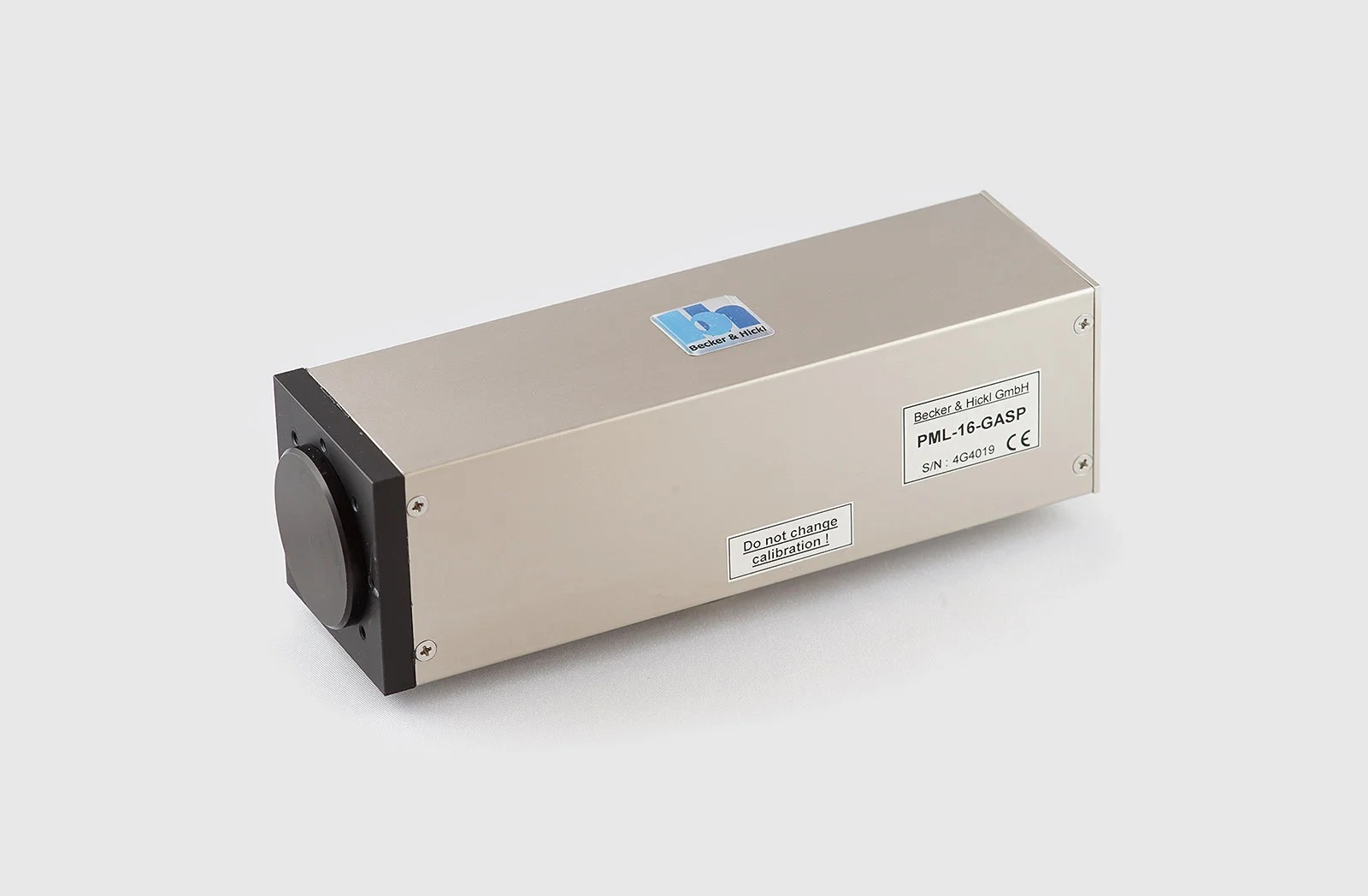

多通道 TCSPC 检测器
PML-16-1-C / PML-16-100-C / PML-16-GaAsP
PML-16多通道TCSPC检测器基于bh的先进路由技术，可同时记录16个独立通道的光子事件，实现多阳极PMT的高效并行检测。该系统具备180 ps FWHM的时间分辨率，每通道计数率高达4 MHz，无需波长扫描即可在接近理想光子效率下工作。作为bh多光谱FLIM检测系统的核心组件，PML-16与所有SPC系列模块直接兼容，为时间分辨光谱和荧光寿命成像提供高精度、多通道的解决方案。
产品经理
姓名：薛泽东
电话：13691574475
邮箱：east-xue@dyna-sense.com
微信：
- 配备 bhSPC 系列模块的 16 通道 TCSPC
- 所有 16 个通道同时测量
- 1 x 16 探测器通道排列
- 时间分辨率（IRF 宽度） 180 ps FWHM
- 计数率高达 4 MHz
- 通过DCC-100或DCU-400/DCU-800激光/探测器控制器供电和控制
- bh 多光谱 FLIM 检测系统的一部分
- 与所有 bhSPC 系列 TCSPC系统直接连接
说明

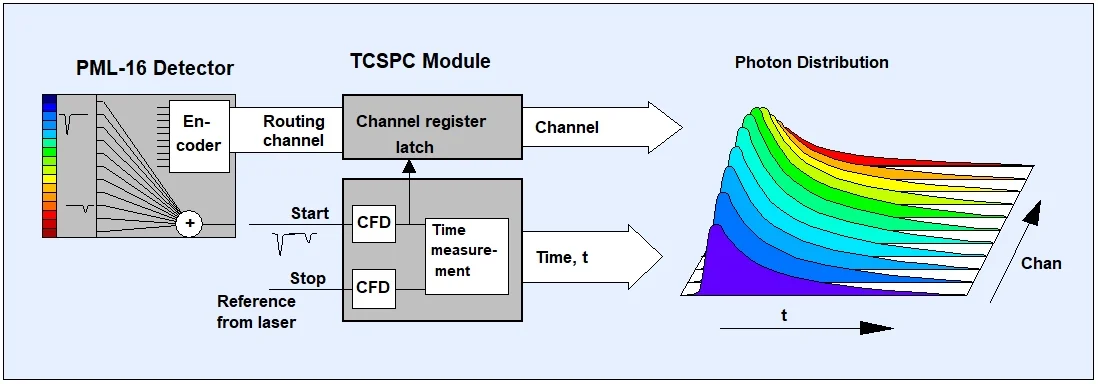

PML-16 探测器可同时记录多阳极 PMT 的 16 个独立通道。同时记录是通过 bh 的 "路由 "技术实现的。该技术基于这样一个假设：在 TCSPC 电子设备的响应时间内，在不同的探测器通道中检测到多个光子的可能性不大。因此，可以将所有检测器通道的单光子脉冲合并到一条光子脉冲线中，生成一个数字 "路由 "信号，将单个光子与检测器通道联系起来，并将不同路由信息的光子记录到 TCSPC 模块中的单独存储块中。请参阅本网站上的多维 TCSPC 或《bh TCSPC 手册》中的 "多维 TCSPC 实现 "一章。下图说明了 PML-16 探测器与 SPC 模块的组合运行情况。PMT 通道的组合光子脉冲用作光子定时的起始信号。检测到光子的 PMT 通道的编号被用作路由信号。因此，SPC 模块记录了激光脉冲后光子时间的光子分布和 PMT 的通道编号。这相当于 PMT 16 个通道的 16 条曲线。请注意，这一过程不涉及任何多路复用或波长扫描。每个光子只是根据其在激光脉冲周期中的时间和到达的 PMT 通道被记录到一个时间通道中。因此，该过程以接近理想的光子效率工作。有关 PML-16 的光谱分辨检测，请参阅多光谱检测器。
规格
| PML-16-C | |||
| 阴极类型 | -100（超级比亚尔卡利） | -1（多碱） | -GASP（砷化镓） |
| 波长范围/纳米1) | 300 - 650 | 300 - 880 | 360 - 720 |
| 探测器量子效率1) | 35 % @ 350 纳米 | 20 % @ 420 纳米 | 45 % @ 540 纳米 |
| 光谱灵敏度：点击此处 | |||
| 传输时间差（TCSPC IRF / FWHM，典型值） | 180 ps | 240 ps | 280 ps |
| 每通道暗计数率（典型值）/ s-1 ,Tcase= 22 °C | <20 | 1800 | 700 |
| 计数率 | 高达 4 MHz | ||
| 通道数 | 16 | ||
| 排列方式 | 线性（1 x 16），可选四边形（4 x 4） | ||
| 有效面积（每个通道） | 线性（0.8 x 16）毫米，二次方（4 x 4）毫米 | 线性（0.8 x 5.0）毫米 | |
| 通道间距 | 1 毫米 | ||
| 信号输出 | |||
| 定时输出极性 | 负 | ||
| 定时输出连接器 | SMA | ||
| 定时输出阻抗 | 50 Ω | ||
| 路由信号 | 4 位 + 错误信号，TTL/CMOS | ||
| 路由信号连接器 | 15 针 Sub-D / HD | ||
| 电源 | |||
| (来自 DCC-100 卡） | ±5 V，+12 V | ||
| 常规 | |||
| 尺寸（宽 x 高 x 深） | (52 x 52 x 145) 毫米 | ||
(1) 根据 Hamamatsu 规格
