mIRage-HSi

mIRage-HSi：亚波长激光扫描光热红外显微成像系统

​——突破性速度与亚500纳米空间分辨率的下一代O-PTIR技术

产品概述

mIRage-HSi 是一款基于亚500纳米激光扫描的光热红外（O-PTIR）显微镜，专为超高速成像设计，同时集成共定位荧光成像与拉曼光谱功能。

其O-PTIR成像速度提升30倍：高光谱成像仅需数分钟，单波长成像仅需数秒。具备亚500纳米红外化学空间分辨率，支持多模态关联荧光成像与拉曼光谱分析。

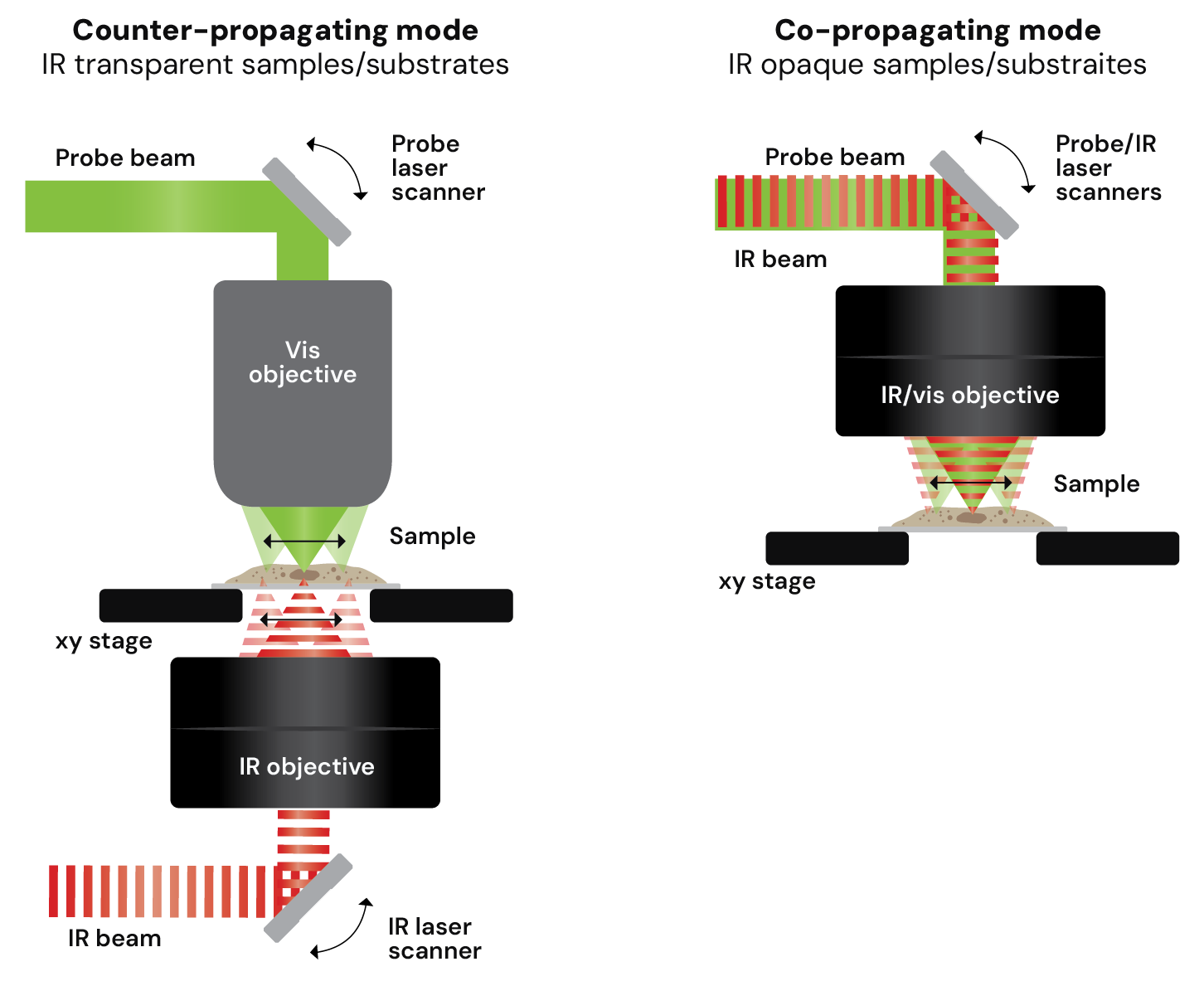

下一代性能：激光扫描O-PTIR

新一代 mIRage-HSi 是光学光热红外光谱与成像技术的重大演进，在提供最高性能亚500纳米红外成像及FTIR透射/衰减全反射（ATR）级光谱质量的同时，实现了突破性的速度提升——将高光谱成像时间从小时级缩短至分钟级，单频率图像从分钟级缩短至秒级。

成像速度的显著提升，将O-PTIR技术拓展至动态研究、高速污染物检测及自动化亚微米颗粒识别等新领域。无论是微塑料分析、制药、生命科学、失效分析还是材料科学，mIRage-HSi 都能提供更快速、更自动化、更高产出的O-PTIR工作流。

O-PTIR成像测量速度的提升

mIRage-HSi 单幅图像采集时间仅需16秒，速度提升30倍。组织切片示例：成像波数1655 cm⁻¹（蛋白质），视场75×75微米，像素尺寸200纳米。

自动化多波长成像

系统支持用户选择波长的自动化成像，并生成RGB叠加图。以PTIR RGB叠加为例，可清晰区分三个不同波数所代表的化学组分：

• 1080 cm⁻¹——核酸
• 1655 cm⁻¹——蛋白质
• 1738 cm⁻¹——脂质

每个波数的成像时间仅需16秒。

预览模式：实时化学成像

预览模式以较低分辨率、高速化学成像的方式对选定区域进行快速扫描，显著提升感兴趣特征定位的测量效率。操作流程为：移动、定位、成像。可在超出物镜视场的大范围内快速识别缺陷、污染物、微塑料等目标的感兴趣区域。

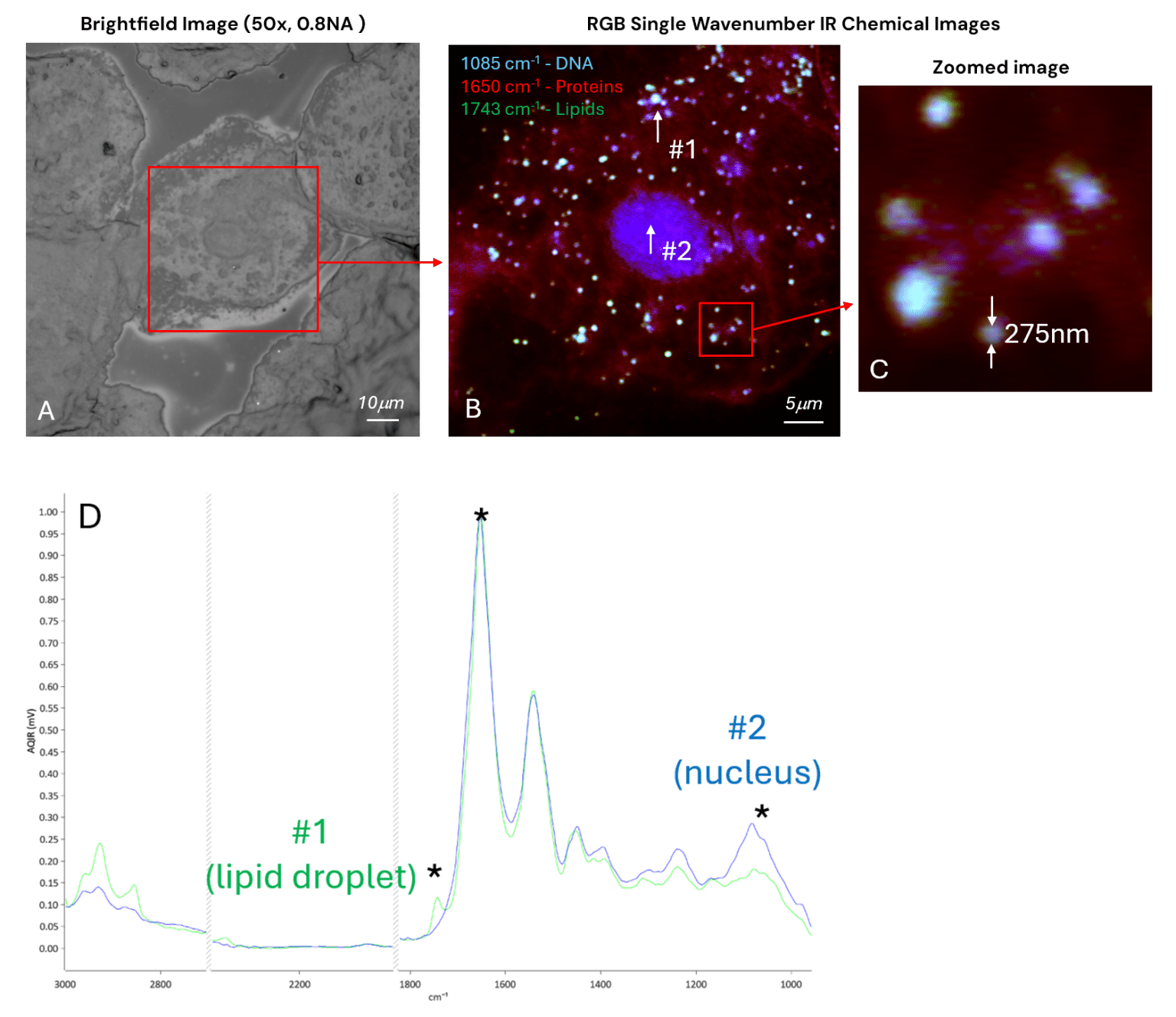

应用实例一：颊细胞高速化学成像

单幅图像测量时间13秒。采用50倍、0.8数值孔径物镜采集明场图像。单波数红外化学成像RGB叠加图显示：1085 cm⁻¹ DNA（蓝色）、1650 cm⁻¹蛋白质（红色）、1743 cm⁻¹脂质（绿色）。放大图像中可检测到小至275纳米的脂滴。O-PTIR光谱（以酰胺I带归一化）从标记位置采集，光谱采集光斑尺寸约500纳米，单点光谱采集总时间8秒。

采集条件：测量视场50×50微米，像素步长100纳米（25万像素），单幅图像13秒，反向传播模式，50倍0.8数值孔径玻璃物镜，三波段红外QCL激光器，532纳米探测激光。

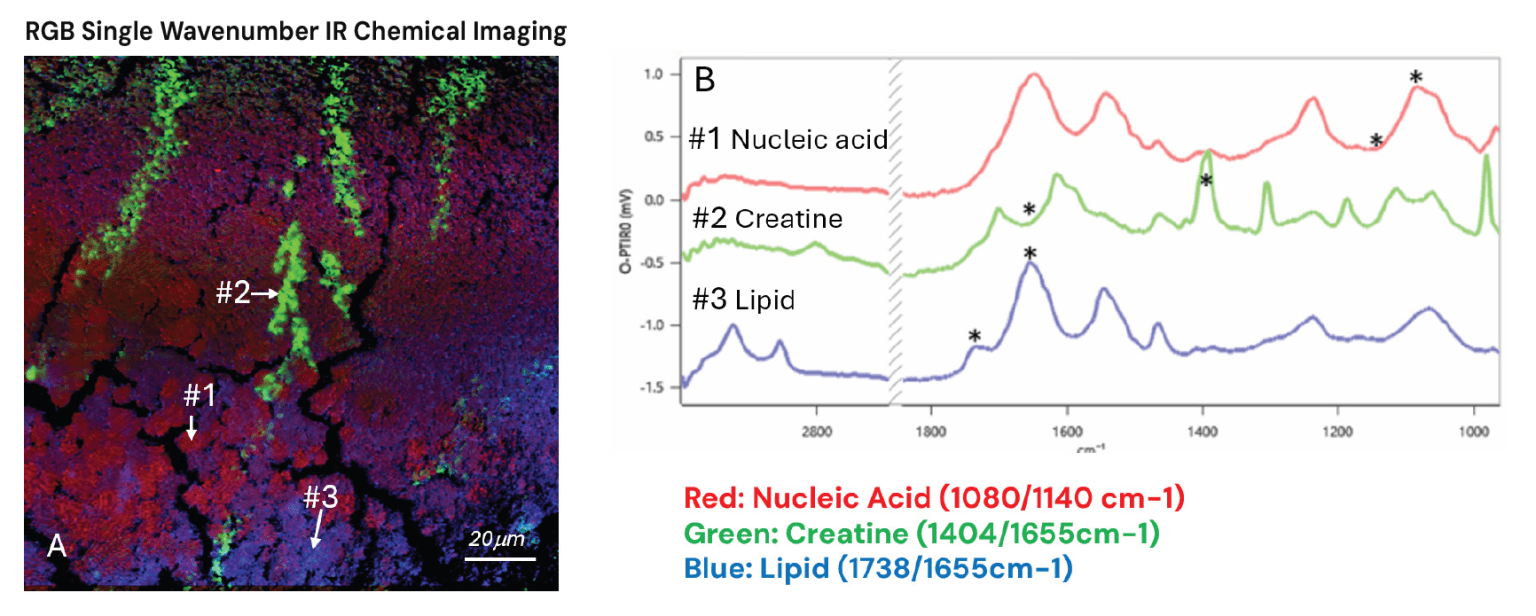

应用实例二：小鼠脑组织高速多光谱红外成像

单幅图像测量时间17秒。自动多波长（5个）单波数红外化学成像RGB叠加图——绿色（肌酸，1404/1655 cm⁻¹）、红色（核酸，1080/1140 cm⁻¹）、蓝色（脂质，1738/1655 cm⁻¹）。代表性光谱显示了化学对比区域中的生化特征，光谱采集光斑尺寸约500纳米。

采集条件：测量视场150×150微米，像素步长250纳米（36万像素），单幅图像17秒，反向传播模式，50倍0.8数值孔径玻璃物镜，双波段红外QCL激光器，532纳米探测激光。
