UVL-FB 系列脉冲 LED 光源

UVL-FB 系列脉冲 LED 光源专业产品介绍

产品概述

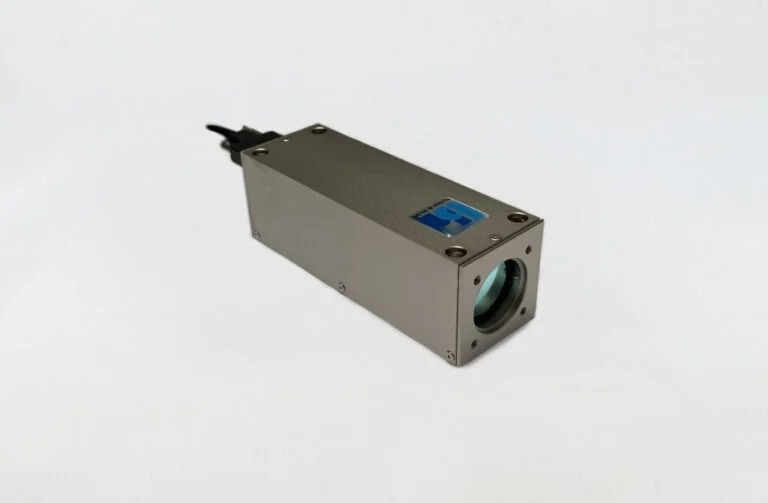

Becker & Hickl 推出的 UVL-FB 系列是一款基于紫外线 LED 并由高速皮秒脉冲电子器件驱动的脉冲光源，旨在为二极管激光器无法提供的光谱范围提供高质量的皮秒脉冲光。该系列光源以紧凑的 OEM 模块形式呈现，尺寸仅为 40 mm × 40 mm × 120 mm，所有电子元件均集成于模块内部，无需外部驱动单元，仅需一个简单的 +12 V 电源即可运行。UVL-FB 系列与所有 bh TCSPC 器件完全兼容，可无缝集成到时间相关单光子计数和荧光寿命成像系统中。

光学性能

UVL-FB 系列提供 270 nm 和 310 nm 两个紫外波段的标准波长选项，覆盖了紫外光谱范围内的关键激发需求。脉冲重复率支持 20 MHz、50 MHz 和 80 MHz 三档可选，脉冲宽度在中等功率条件下典型值为 580 ps，最大功率条件下典型值为 700 ps。在 50 MHz 重复频率下，光功率约为 50 µW，功率控制范围为 10% 至 100%。输出方式为自由光束，光束尺寸详见产品数据表中的图示。

与激光器不同，UVL-FB 的发射并非来自单个光点，而是来自相对较大的区域，因此无法聚焦成一个衍射受限的光点，也无法注入光纤。然而，结合 TCSPC 技术的高灵敏度，UVL-FB 可以成功用于紫外光谱范围内的各种荧光衰减实验。产品说明中展示了色烷在 UVL-FB-270nm 光源激发下，搭配 HPM-100-06 混合探测器和 SPC-150NX TCSPC 模块所记录的荧光衰减曲线。

触发输出与定时性能

UVL-FB 光源配备 SMA 接口的触发输出，用于与 TCSPC 模块同步。触发脉冲振幅为 -1.5 V（峰值，50 Ω 负载），脉冲宽度为 1 ns，输出阻抗为 50 Ω。触发脉冲与光脉冲之间的抖动低于 10 ps，确保时间分辨测量中的可靠同步。

同步与控制功能

该光源支持通过同步输入进行外部触发，输入信号要求为 +3.3 V 至 +5 V，输入阻抗 50 Ω，输入频率范围为 20 至 80 MHz。同步输入端的平均电压决定光源自动在内部时钟与外部触发信号之间切换，切换方式由触发器连接器上的平均电压决定。

在控制方面，发射开/关由 TTL/CMOS 信号控制，低电平表示关断，内部上拉。光学输出对发射开/关信号的响应时间小于 1 μs。外部功率控制采用模拟输入（0 至 +10 V），光输出对功率控制的响应时间在功率 10% 至 100% 范围内小于 4 μs。频率选择方面，80 MHz 和 20 MHz 采用有源 H 内部下拉电阻器配置，50 MHz 采用有源 H 内部上拉电阻器配置。当频率输入未连接时，器件默认以 50 MHz 频率运行。

规格

^{(1) 无主动冷却功能的 OEM 版本必须安装在散热器上。外壳温度必须保持在 40 °C 以下。}

系统集成与应用

当 UVL-FB 集成到复杂的荧光测量系统中时，它可以原样使用，仅需一个 +12 V 电源和一个用于设置电源控制输入电压的分压器。在实验室应用中，建议将 UVL-FB 与 LSB-C 控制盒配合使用，该控制盒可方便地控制重复频率和输出功率。典型应用涵盖紫外光谱范围内的荧光衰减测量实验，尤其适用于需要紫外激发但传统二极管激光器无法覆盖的光谱场景。

电源与机械规格

UVL-FB 光源的工作电源电压范围为 +9 V 至 +15 V，在 12 V 条件下的电源电流为 300 mA 至 400 mA。机械尺寸（宽 × 高 × 深）为 40 mm × 40 mm × 120 mm，底部设有四个 M3 安装螺纹孔。无主动冷却功能的 OEM 版本必须安装在散热器上，所需散热器
