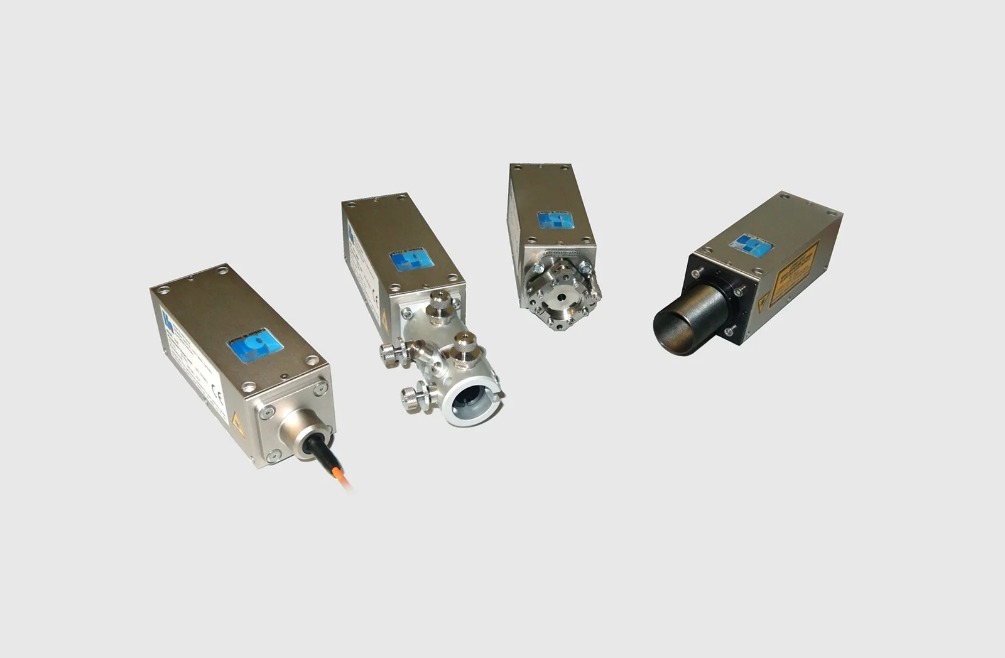

BDS-MM 系列ps 二极管激光器

BDS-MM 系列皮秒二极管激光器专业产品介绍

产品概述

Becker & Hickl 推出的 BDS-MM 系列是一款小尺寸高功率皮秒半导体多模激光器。与 BDS-SM 系列相比，BDS-MM 的输出功率显著更高，在 50 MHz 重复频率下，脉冲形状接近高斯分布，最高可达 15 mW，最大功率介于 40 mW 和 60 mW 之间，具体取决于波长版本。所有脉冲驱动器和控制电路都包含在 40 mm × 40 mm × 120 mm 的激光头中，无需外部驱动单元，仅需一个简单的 +12 V 电源以及用于设置重复频率和光功率的控制信号即可运行。

输出光束特性

BDS-MM 系列输出光束为多模模式，因此无法聚焦成一个衍射受限的光斑。所有 BDS-MM 激光器均提供自由光束或多模光纤输出。如需光纤耦合，必须使用直径大于 100 μm 的多模光纤，典型耦合效率为：100 μm 光纤约 60%，200 μm 光纤约 80%，500 μm 光纤约 90%。该系列激光器的典型应用包括近红外光谱、功能近红外光谱实验以及荧光寿命光谱仪。

波长与功率配置

标准波长选项包括 405 nm、450 nm、525 nm、640 nm、685 nm、785 nm、915 nm，其他波长可按要求提供。脉冲重复频率为 20 MHz 和 50 MHz，可通过 TTL 信号切换，其他频率组合可根据要求提供。在中等功率条件下，脉冲宽度（FWHM）为 65 至 120 ps，最大功率条件下为 120 至 300 ps。脉冲模式下光功率可在 10 mW 至 60 mW 范围内调节（50 MHz 时，取决于波长版本）。开机后功率和脉冲形状稳定的预热时间约为 1 分钟。

激光开关盒与控制系统

在 OEM 应用中，BDS-MM 激光头可以原样嵌入，由外部系统提供控制信号。对于独立应用，可使用 LSB-C 激光开关盒或 LSB-C2 双激光开关盒。软件生成的控制信号可由 bh DCC-100 和 DCU-400/800 探测器/激光控制器提供。

内部功率调节回路与快速开/关功能

由于采用了内部功率调节回路，BDS-MM 激光器的光功率异常稳定。由温度变化引起的强度漂移和由激光二极管中的模式波动引起的强度噪声几乎完全被抑制。该激光器具有快速开/关功能，可用于扫描应用中的光束消隐和激光多路复用。光输出功率对开/关控制的响应时间在功率 10% 至 100% 范围内小于 4 μs。

触发输出与定时性能

BDS-MM 激光器配备 SMA 接口的触发输出，用于与 bh TCSPC 设备同步。触发脉冲振幅为 -1 V（峰值，50 Ω 负载），脉冲宽度为 1 ns，输出阻抗为 50 Ω。触发脉冲与光脉冲之间的抖动低于 10 ps。输出振幅足以将触发信号分配给多个 TCSPC 模块。无需延长预热时间，接通电源后经过不到一分钟的预热时间，定时即可稳定。

同步与控制功能

该激光器支持通过同步输入进行外部触发，输入信号要求为 +3.3 V 至 +5 V，输入阻抗 50 Ω，输入频率范围为 20 至 60 MHz。触发频率应在 10 至 50 MHz 范围内，以使强度调节环路保持在有效范围内。同步输入端的平均电压决定激光器自动在内部时钟与外部触发信号之间切换：平均电压高于 2.5 V 时使用内部时钟，低于 2.5 V 时与外部信号同步。

在控制方面，频率选择（20 MHz、50 MHz）由 TTL/CMOS 高电平信号控制，激光开/关由 TTL/CMOS 低电平信号控制。光输出对开/关信号的响应时间在功率 10% 至 100% 范围内小于 4 μs。外部功率控制采用模拟输入（0 至 +10 V），光输出对功率控制的响应时间同样小于 4 μs。

规格

(1) 在低于 15 °C 的环境温度下运行可能导致预热时间延长。
(2）取决于激光二极管冷却时的外壳温度。冷却电流随外壳温度变化。
(3) 无主动冷却功能的 OEM 版本必须安装在散热器上。外壳温度必须保持在 40 °C 以下。
