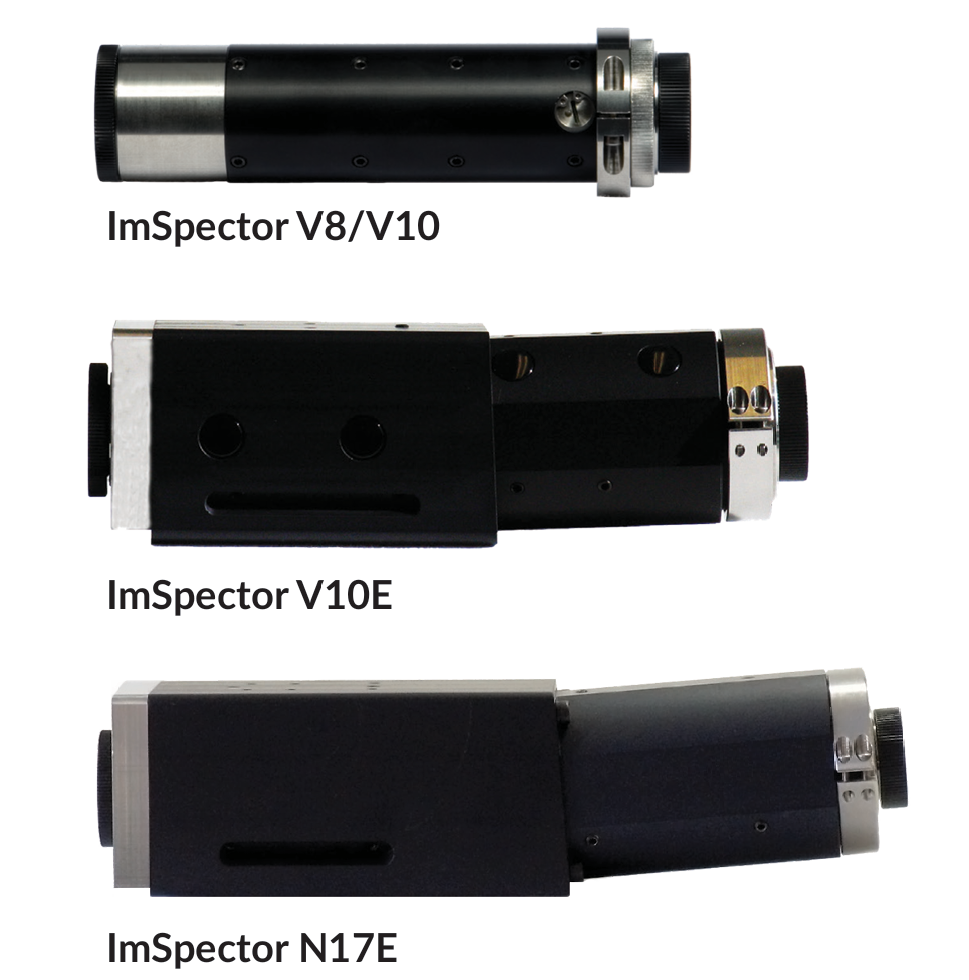

ImSpector 系列成像光谱仪
Specim高光谱成像
ImSpector系列成像光谱仪提供从可见光到近红外、短波红外（380-2500nm）的多种型号，满足科研、工业检测及拉曼光谱等专业应用需求。标准版以紧凑轻量设计著称，增强版和近红外版采用优化的像差修正技术，实现近乎无失真的高分辨率成像。特别版本包括拉曼专用光谱仪（R6E/R10E）和高速在线检测版（Fast10），兼顾高光谱分辨率与高采集速率，为用户提供灵活、可靠的成像光谱解决方案。
标准版成像光谱仪
标准版成像光谱仪具有体积小、重量轻的特点，提供接配1/2”和2/3”CCD 相机的版本，影像略微失真。
(V8/V10)
| 标准版 | V8 1/2” | V8 2/3” | V10 1/2” | V10 2/3” |
| 光谱范围 | 380-800nm | 380-800nm | 400-1000nm | 400-1000nm |
| 倒线色散 | 93.6nm/mm | 66nm/mm | 139nm/mm | 93.9nm/mm |
| 光谱分辨率 | 8nm | 6nm | 11.2nm | 9nm |
| 像面尺寸 (空间×光谱) | 4.3×6.6mm | 6.6×8.8mm | 4.3×6.6mm | 6.6×8.8mm |
| 空间分辨率 | <30μm, rms | <30μm, rms | <40μm, rms | <40μm, rms |
| 像差 | 略有像散 枕形畸变：<30μm 梯形畸变：<20μm | 略有像散 枕形畸变：<45μm 梯形畸变：<40μm | 略有像散 枕形畸变：<30μm 梯形畸变：<20μm | 略有像散 枕形畸变：<45μm 梯形畸变：<40μm |
| 相对孔径 | F/2.8 | F/2.8 | F/2.8 | F/2.8 |
| 狭缝宽度 | 50μm(25,80,150可选) | 50μm(25,80,150可选) | 50μm(25,80,150可选) | 50μm(25,80,150可选) |
| 狭缝长度 | 9.6mm | 9.6mm | 9.8mm | 9.8mm |
| 通光效率 | >50% | >50% | >50% | >50% |
| 杂散光 | <0.5% | <0.5% | <0.5% | <0.5% |
| 镜头接口 | C型 | C型 | C型 | C型 |
| 相机接口 | C型 | C型 | C型 | C型 |
| 主体材料 | 铝 | 铝 | 铝 | 铝 |
| 外形尺寸 | Φ35×139mm | Φ35×139mm | Φ35×139mm | Φ35×139mm |
| 重量 | 300g | 300g | 300g | 300g |
增强版成像光谱仪
增强版成像光谱仪可接配2/3”CCD相机，相较于标准版本，设计上采用了更优化的像差修正设计，成像质量更好，几无失真，同时可获得更高的空间分辨率和光谱分辨率。
(V8E/10E) (V8E/10E)
| 增强版 | V8E | V10E | V10M |
| 光谱范围 | 380-800nm | 400-1000nm | 350-1000nm |
| 倒线色散 | 65nm/mm | 97.5nm/mm | 111nm/mm |
| 光谱分辨率 | 2nm | 2.8nm | 1.5 |
| 像面尺寸 (空间×光谱) | 6.15×14.2mm | 6.15×14.2mm | 7×24mm |
| 空间分辨率 | <9μm, rms | <9μm, rms | <13μm, rms |
| 像差 | 无像散 枕形畸变:<1.5μm 梯形畸变:<1μm | 无像散 枕形畸变:<1.5μm 梯形畸变:<1μm | 无像散 枕形畸变:<2μm 梯形畸变:<2μm |
| 相对孔径 | F/2.4 | F/2.4 | F/2.4 |
| 狭缝宽度 | 30μm(18,50,80, 150可选) | 30μm(18,50,80, 150可选) | 18μm(30可选) |
| 狭缝长度 | 14.2 mm | 14.2 mm | 30mm |
| 通光效率 | >50% | >50% | >50% |
| 杂散光 | <0.5% | <0.5% | <0.5% |
| 镜头接口 | C型 | C型 | M42 |
| 相机接口 | C型 | C型 | C型 |
| 主体材料 | 铝 | 铝 | 铝 |
| 外形尺寸 | 60×60×175mm | 60×60×175mm | 115×95×100mm |
| 重量 | 1100g | 1100g | 600g |
近红外成像光谱仪
近红外成像光谱仪可提供900-1700nm（NIR） 和1000-2500nm（SWIR）两个波段，设计上采用了更优化的像差修正设计，(N17E/N25E) 成像质量更好，几无失真。
(N17E/N25E)
| 增强版 | N17E | N25E |
| 光谱范围 | 900-1700nm | 1000-2500nm |
| 倒线色散 | 110nm/mm | 208nm/mm |
| 光谱分辨率 | 5nm | 8nm |
| 像面尺寸 (空间×光谱) | 7.6×14.2mm | 7.6×14.2mm |
| 空间分辨率 | <15μm, rms | <15μm, rms |
| 像差 | 无像散 枕形畸变:<5μm 梯形畸变:<5μm | 无像散 枕形畸变:<5μm 梯形畸变:<5μm |
| 相对孔径 | F/2.0 | F/2.0 |
| 狭缝宽度 | 30μm(50,80, 150可选) | 30μm(50,80, 150可选) |
| 狭缝长度 | 14.2 mm | 14.2 mm |
| 通光效率 | >50% | >50% |
| 杂散光 | <0.5% | <0.5% |
| 镜头接口 | C型 | C型 |
| 相机接口 | C型 | C型 |
| 主体材料 | 铝 | 铝 |
| 外形尺寸 | 60×60×220mm | 60×60×220mm |
| 重量 | 1500g | 1500g |
特别版本成像光谱仪
(R6E/R10E)，拉曼专用版成像光谱仪专门为530-630nm 和770-980nm 光谱范围内拉曼光谱检测所设计，具有体积小，分辨率高，通光效率高等特点。
(Fast10)，快速版成像光谱仪主要为在线快速检测需要而设计，zei高速度可达1500条光谱/秒。
| R6E | R10E | Fast10 | |
| 光谱范围 | 530-630nm (18,900-15,900cm-1) | 770-980nm (13,000-10,200cm-1) | 400-1000nm |
| 倒线色散 | 7.7nm/mm | 16.15nm/mm | 97.5nm/mm |
| 光谱分辨率 | 0.3nm(10cm-1) | 0.3nm(10cm-1) | 15nm |
| 像面尺寸 (空间×光谱) | 13×13mm | 13×13mm | 0.78×14.3mm |
| 相对孔径 | F/2.4 | F/2.4 | F/3.2 |
| 像差 | 无像散 枕形畸变:<3μm 梯形畸变:<3μm | 无像散 枕形畸变:<3μm 梯形畸变:<3μm | 无像散 枕形畸变:<4μm 梯形畸变:<4μm |
| 狭缝宽度 | 30μm | 30μm | 18μm |
| 狭缝长度 | 14.2 mm | 14.2 mm | 14.3 mm |
| 通光效率 | >65% | >65% | >50% |
| 杂散光 | <0.5% | <0.5% | <0.5% |
| 镜头接口 | C型 | C型 | C型 |
| 相机接口 | C型 | C型 | C型 |
| 主体材料 | 铝 | 铝 | 铝 |
| 外形尺寸 | 187×83×60mm | 187×83×60mm | 55×60×225mm |
| 重量 | 1100g | 1100g | 1530g |
