mIRage®

mIRage：亚微米红外光谱与成像平台

​——基于光学光热红外（O-PTIR）技术的非接触反射式显微系统，可在亚微米尺度获得 FTIR 级光谱，并支持红外与拉曼同步联用

mIRage 是一款模块化显微系统，能够在亚微米尺度实现高性能红外光谱分析与成像，并提供多种选配方案以满足广泛的应用需求。其突出特点包括：采用非接触反射式红外测量，可获得与傅里叶变换红外（FTIR）相当的光谱质量且无伪影；操作快速简便，几乎无需样品前处理，数秒内即可完成光谱采集；同时弥补了拉曼光谱技术的固有局限。

技术原理

mIRage 借助光学光热红外光谱（O-PTIR）技术突破红外衍射极限。其工作原理为：可调谐脉冲中红外激光激发样品表面产生光热响应，再由共线聚焦的可见光探测激光对该热响应进行测量。空间分辨率由可见光激光的衍射极限光斑尺寸（约 500 nm）决定，因此与传统衍射受限技术不同，其分辨率与红外波数无关。

非接触反射模式下的 FTIR 级光谱

由于 mIRage 基于光学显微镜平台，测量过程快速便捷，无需像衰减全反射（ATR）光谱那样与样品接触。此外，O-PTIR 可获得与 FTIR 相当、可直接用于谱库检索的光谱，且不存在 ATR 中常见的色散伪影。反射模式的工作方式还消除了对薄样品制备的需求。

红外与拉曼同步谱库检索

传统上，红外与拉曼谱库检索须分别进行、分别分析。借助威立（Wiley）最新发布的 KnowItAll 多技术同步检索功能，检索命中结果以二维散点图形式直观呈现，将未知红外光谱与未知拉曼光谱的命中质量指数（HQI）绘制于同一坐标系中，显著加快数据分析速度。以图形而非表格形式简化谱图匹配结果的呈现，有效提高了鉴定的准确性；红外检索结果与拉曼检索结果可相互印证，实现同步确认。

红外与拉曼联用：同时、同点、同分辨率

mIRage-R 是全球首套同步红外与拉曼显微系统，将 O-PTIR 光热显微技术与拉曼光谱的优势合于一体，适用于聚合物、缺陷分析、微塑料检测及红细胞研究等场景。光谱、线扫描与二维图谱可在同一位置、同一时刻同步采集，为样品表征开辟了新的研究途径，并实现更全面的样品分析。

FeaturefindIR：颗粒检测与化学鉴定

featurefindIR 能够对从亚微米至毫米尺度的颗粒和微塑料进行准确、自动化的测量与化学鉴定，覆盖检测、选定、测量与鉴定全流程，克服了传统 FTIR 与拉曼技术的局限，适用于微塑料、制药、失效分析及其他缺陷检测研究。

典型应用示例

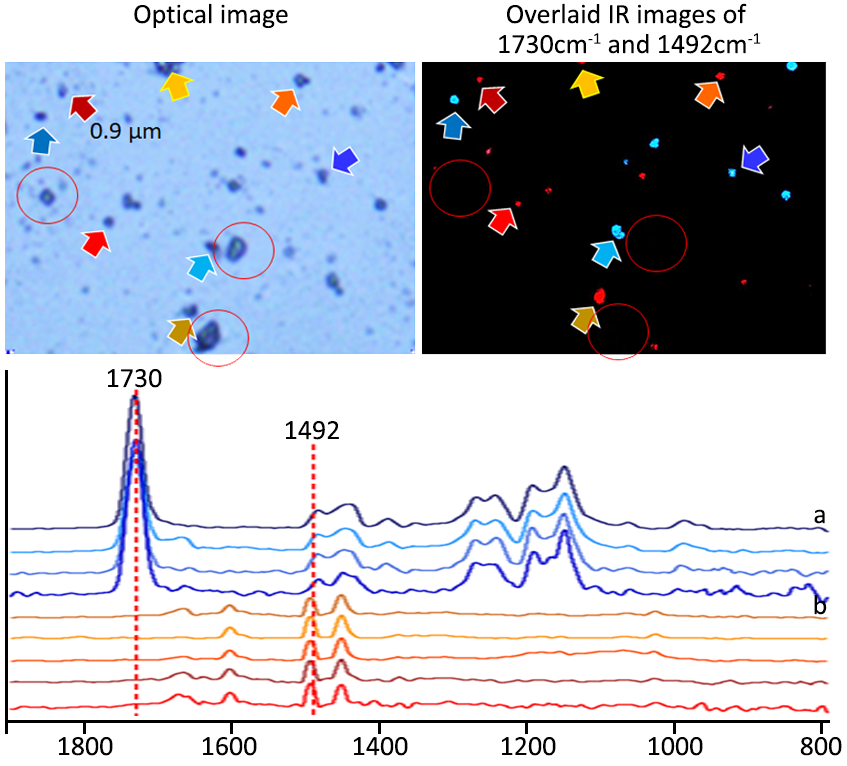

在微塑料分析中，mIRage 可在关键吸收波段的高分辨率红外图像中定位盐晶混合物内的聚苯乙烯（PS，粒径 0.9、2.0、4.5 及 10 µm）和聚甲基丙烯酸甲酯（PMMA，粒径 3.0 µm）微珠。即使在盐晶"热点"区域，所得光谱也无畸变，可确认微塑料身份并直接进行红外谱库检索。与传统 FTIR/量子级联激光器（QCL）系统不同，反射模式下测得的光谱不随颗粒形状或尺寸变化，无散射色散伪影。

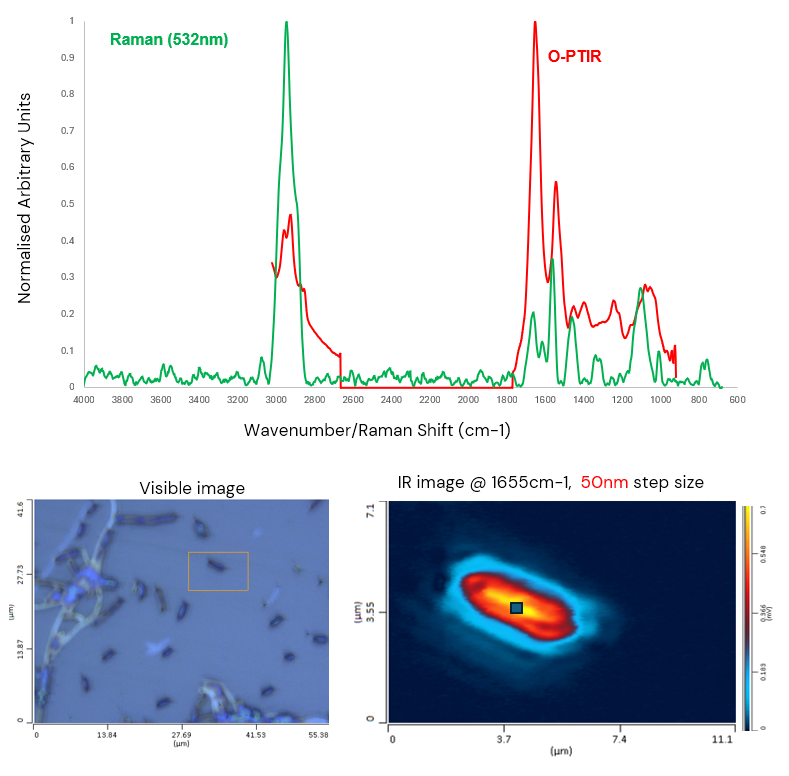

在单细菌细胞研究中，O-PTIR 红外图像（1655 cm−1 酰胺 I 带）在约 500 nm 光斑、约 20 秒累积时间下，信噪比可达约 4000:1（RMS 计算，以酰胺带强度为峰信号，以 CaF2​ 空白样上酰胺 I 位置基线噪声为噪声）。

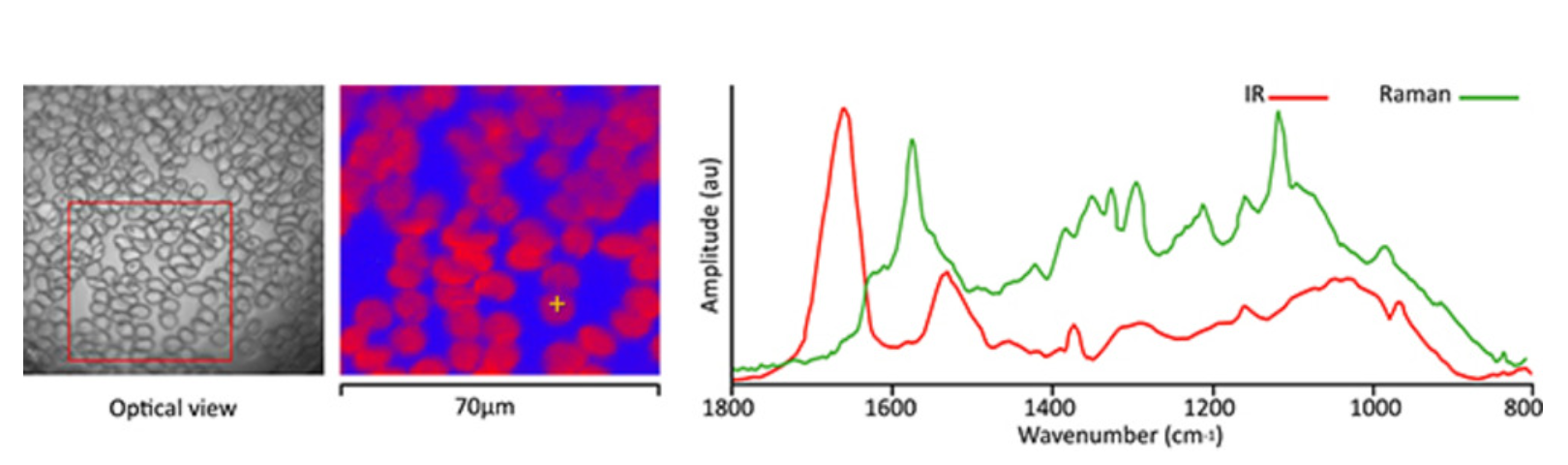

在红细胞研究中，mIRage-R 提供高产出率的红细胞测量能力：左图为选定 70×70 µm 区域进行后续拉曼成像的光学图像，右图为单个红细胞（约 500 nm 分辨率）上采集的红外与拉曼光谱。

应用领域

mIRage 可为多种材料体系与应用场景提供独特数据，涵盖微塑料、失效分析、微电子、聚合物与复合材料、缺陷识别、地质科学及法医学等领域。

在微塑料研究方面，mIRage 可对传统红外与拉曼技术难以分辨的关键 <20 µm 微塑料实现准确测量。在生物制药领域，mIRage 平台将亚微米化学与形貌分析整合进常规颗粒控制策略，可对微小颗粒物进行常规亚微米化学与形貌分析，克服了其他光谱技术的局限。在半导体领域，mIRage 可利用亚微米 O-PTIR 或同步红外与拉曼联用模式，对小尺寸未知物进行化学鉴定。

系统选配

mIRage 提供多种光谱选件，如反向传播模式及其他光谱功能，以扩展研究灵活性；多模态成像选件包括同步拉曼与共定位荧光等 O-PTIR 互补技术；环境选件支持加热、冷却与流通池，进一步拓宽了应用范围。
