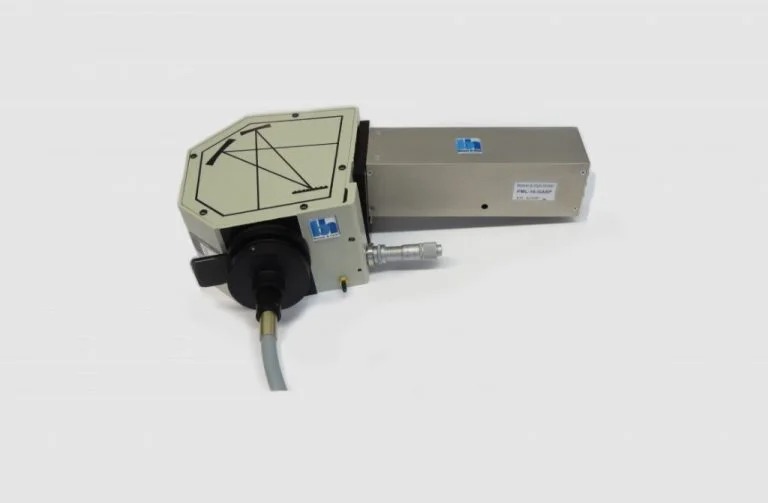

多光谱 TCSPC 探测器
PML-Spec、PML-Spec GaAsP、MW-FLIM、MW-FLIM GaAsP
多光谱TCSPC探测器以16个波长通道同时记录时间分辨荧光信号，支持PML-Spec点扫描和MW-FLIM多光子成像两种模式。凭借180 ps FWHM的时间分辨率和高达4 MHz的计数率，它能够实现高灵敏度的荧光寿命测量。提供Super Bialkali、Multialkali和GaAsP三种阴极选项，覆盖300–880 nm光谱范围，可直接与所有bh TCSPC系统连接，适用于多通道光谱和时间分辨成像应用。
产品经理
姓名：薛泽东
电话：13691574475
邮箱：east-xue@dyna-sense.com
微信：
- 16 个波长通道同时记录
- PML-Spec - 以 16 个波长间隔单点记录衰减曲线
- MW-FLIM - 在 16 个波长间隔内同时记录 16 幅 FLIM 图像
- 时间分辨率（IRF 宽度） 180 ps FWHM
- 计数率高达 4 MHz
- 通过DCC-100或DCU-400/DCU-800模块供电和控制
- 与所有 bh TCSPC 系统直接连接
- 提供 Super Bialkali、Multialkali 和 GaAsP 版本
说明
PML-SPEC 和 MW-FLIM 多光谱探测器使用 PML-16（16 通道探测器）和一个小型摄谱仪。摄谱仪将光信号的光谱投射到探测器上，到达 PMT 通道的信号被记录在 TCSPC 模块的独立存储块中。记录原理见多通道探测器。

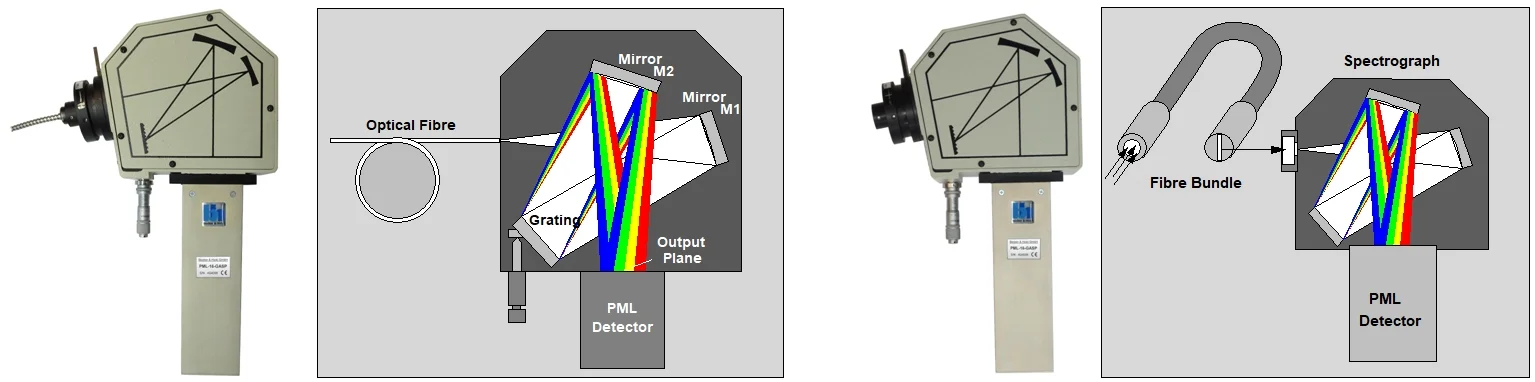

PML-SPEC 和 MW-FLIM 探测器的光学原理如下图左右所示。这两种设备的不同之处在于将光线送入光谱仪的方式不同。PML-SPEC 使用单根光纤，而 MW-FLIM 使用光纤束。光纤束从一个直径约 3 毫米的圆形区域收集光线，并将其转换成输出端的窄缝。这样，MW-FLIM 探测器就可用于多光子显微镜的非扫描输出端。
规格
| MW-FLIM 和 PML-Spec | |||
| 光学系统 | |||
| 摄谱仪 | 批次 MS125 | ||
| 光栅部件号 | 77417 | 77414（标准） | 77411 |
| 通过固定螺钉调节主波长区域 | 340 - 820 | ||
| 光栅类型/线/毫米 | 400 | 600 | 1200 |
| 记录波长间隔宽度，通道 1 至 16 | 300 | 200 | 100 |
| 波长通道宽度/纳米 | 18.75 | 12.50 | 6.25 |
| 探测器 | PML-16-C | ||
| 阴极类型 | -100（超级比亚尔卡利） | -1（多碱） | -GASP（砷化镓） |
| 波长范围/纳米1) | 300 - 650 | 300 - 880 | 360 - 720 |
| 探测器量子效率1) | 35 % @ 350 纳米 | 20 % @ 420 纳米 | 45 % @ 540 纳米 |
| 光谱灵敏度：点击此处 | |||
| 传输时间差（TCSPC IRF / FWHM，典型值） | 180 ps | 240 ps | 280 ps |
| 每通道暗计数率（典型值）/ s-1 ,Tcase= 22 °C | <20 | 1800 | 700 |
| 计数率 | 高达 4 MHz | ||
| 通道数 | 16 | ||
| 排列方式 | 线性（1 x 16），可选四边形（4 x 4） | ||
| 有效面积（每个通道） | 线性（0.8 x 16）毫米，二次方（4 x 4）毫米 | 线性（0.8 x 5.0）毫米 | |
| 通道间距 | 1 毫米 | ||
| 信号输出 | |||
| 定时输出极性 | 负 | ||
| 定时输出连接器 | SMA | ||
| 定时输出阻抗 | 50 Ω | ||
| 路由信号 | 4 位 + 错误信号，TTL/CMOS | ||
| 路由信号连接器 | 15 针 Sub-D / HD | ||
| 电源 | |||
| (来自 DCC-100 卡） | ±5 V , +12 V | ||
| 概述 | |||
| 尺寸（宽 x 高 x 深） | (52 x 52 x 145) 毫米 | ||
