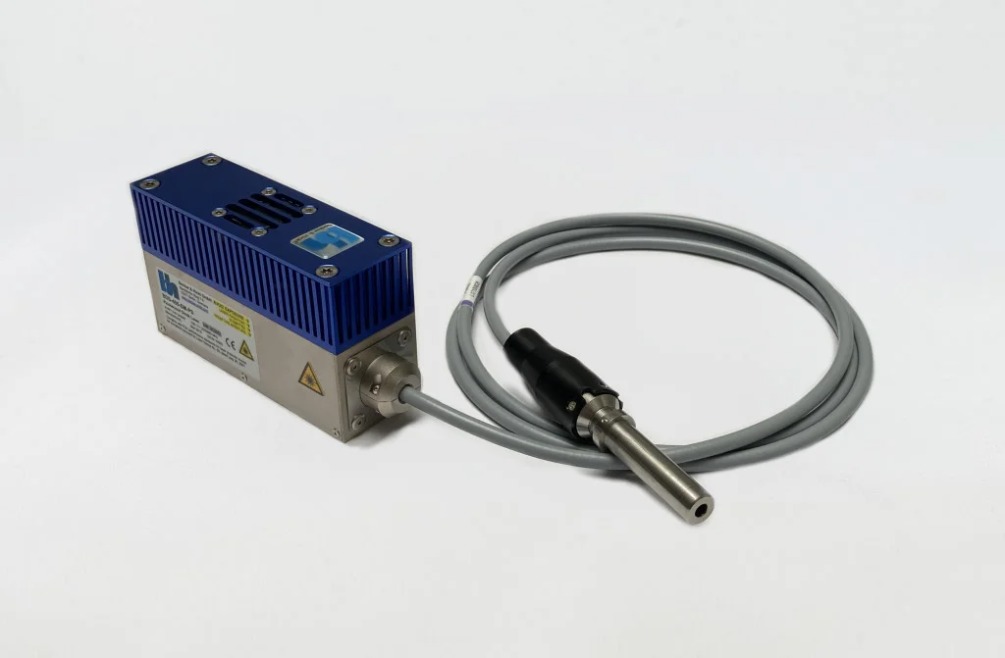

BDU-SM 系列 ps 二极管激光器

BDU-SM 系列皮秒二极管激光器专业产品介绍

产品概述

Becker & Hickl 全新推出的 BDU-SM 系列皮秒二极管激光器是一款采用 USB 接口实现全面控制与供电的紧凑型激光光源。该系列激光器专为简化实验搭建流程而设计，无需外部控制器或外部电源，仅通过 USB 端口即可驱动运行，极大降低了系统复杂度和空间占用。

光学性能与波长配置

BDU-SM 系列提供从 375 nm 至 785 nm 的宽广波长覆盖范围，标准选项包括 375、405、445、473、485、515、640、685、785 nm 等，其他波长可按需定制。激光器支持 20 MHz、50 MHz、80 MHz 三种脉冲重复率通过 USB 选择，同时支持连续波操作模式。脉冲宽度在中等功率条件下可低至 30 至 90 ps，在最大功率条件下为 60 至 300 ps，满足时间分辨测量对短脉冲宽度的苛刻要求。

输出方式可选圆形自由光束或单模光纤输出。在 80 MHz 脉冲模式下，自由光束功率可在 0 至 1 mW 到 0 至 5 mW 范围内调节，具体取决于波长版本。连续波模式下功率可达 0 至 10 mW。激光束直径为 0.8 mm，偏振态为垂直偏振。

控制与接口设计

BDU-SM 系列通过标准 USB 2.0 接口（USB-C 连接器）实现与计算机的通信，兼容 USB 3.0 和 USB 2.0 主机。所有激光参数均可通过软件直接控制。激光器配备多个 SMA 接口以实现外部同步与调制功能：同步触发输出提供幅度为 -1.2 V（50 Ω负载）的脉冲信号；同步输入可接受 10 至 80 MHz 范围内的外部时钟信号，输入电平为 +3.3 V 至 +5 V。激光开/关调制输入支持 TTL/CMOS 电平控制，光输出对开关信号的响应时间小于 4 μs。此外，Con 3 接口还集成了安全联锁功能，确保激光发射仅在联锁回路闭合时启用。

定时与功率稳定性

BDU-SM 系列继承了 BDS-SM 系列优秀的定时与强度稳定性特性。触发输出与光脉冲之间的抖动低于 5 ps，定时稳定性在 10 分钟内偏移不超过 2 ps，且开机后即刻达到稳定状态，无需预热时间。功率稳定度控制在 1% 以内，内置的功率稳定环路确保长时间实验中的输出一致性。

物理规格与供电方式

激光器本体尺寸仅为 40 mm × 80 mm × 120 mm（含散热器），底部设有四个 M3 安装螺纹孔，便于集成至光学平台或显微系统。供电由 USB 端口提供 +5 V 电压，工作电流范围为 200 mA 至 800 mA，最大允许输入电压范围为 4.5 V 至 5.5 V。环境工作温度范围为 0 °C 至 +40 °C。

系统兼容性

BDU-SM 系列激光器与所有 Becker & Hickl TCSPC 设备完全兼容，适合用于 TCSPC、FLIM 及其他时间分辨光谱应用。详细技术参数可在产品数据表（db-bdu-sm-family-08.pdf）中查阅，《The bh TCSPC Handbook》（第 11 版，2026 年 9 月）也提供了与 TCSPC 系统配合使用的全面参考信息。
