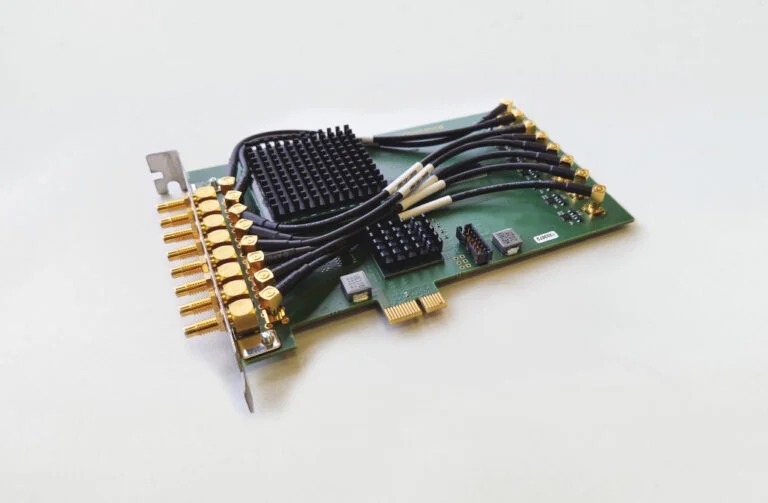

PMS-800

规格

PMS-800 门控光子计数器专业产品介绍

产品概述

Becker & Hickl 推出的 PMS-800 是一款全新门控光子计数器与多分辨器模块，作为 PMS-400A 的直接后续产品，在单个模块中实现了显著的性能提升。该模块适用于无机样品的发光衰减测量、磷光、延迟荧光、化学发光以及激光雷达等应用领域。PMS-800 包含了 PMS-400A 的所有功能，并将时间 bin 宽度大幅改进至低至 4 ns，死区时间减少至 1.25 ns，同时增加了两个输入通道，使总通道数达到四个。此外，在事件阈值模式下，事件可以无限制地串流传输，且不限于模块的内部存储器。

核心性能指标

PMS-800 提供四个计数器通道和四个门控通道，饱和计数率达到 800 MHz 每通道，死区时间仅为 1.25 ns。最小栅极宽度为 1 ns，持续分区传输速率达 160 MHz。时间/分区范围为 4 ns 至 262 µs，为不同时间尺度的测量提供了灵活配置。

输入通道

PMS-800 配备四个计数器通道，频率范围为 0 至 800 MHz，死区时间为 1.25 ns。同时提供四个门控通道（可选一个触发器通道）。所有输入通道采用阈值鉴别器原理，鉴频器输入带宽为 4 GHz。最大脉冲输入电压范围为 -5.5 V 至 +5.5 V（脉宽小于 1 ms），最大直流输入电压范围为 -3.3 V 至 +3.3 V。最小输入脉冲宽度为 0.625 ns，最小栅极宽度为 1 ns，最小触发脉冲宽度为 1 ns。鉴别器阈值可在 -500 mV 至 500 mV 范围内调节，步进为 4 mV。所有输入连接器均采用 SMC 接口，阻抗为 50 Ω。

时间测量电路

PMS-800 采用时间数字转换器原理进行时间测量，时间分辨率为 4 ns。

数据采集模式

PMS-800 支持三种数据处理模式，可在模块内部切换选择。

在硬件多分频器模式下，模块以单次时间扫描方式记录脉冲，最多可扫描 64k 个分区。时间间隔数范围为 64 至 65,536，时间/分区为 4 ns 至 262 µs，最大计数/分区为 65,535，时间范围覆盖 256 ns 至 17.2 秒。测量可通过软件或外部触发信号启动。持续计数率为 800 MHz 每通道。

在触发累积模式下，扫描以高速度重复，每次扫描由输入的触发信号启动。该模式可实现快速时间相关单光子计数，每个通道的光子速率高达 800 MHz，触发速率高达 50 MHz。时间间隔数范围为 64 至 4,096，时间/分区为 4 ns 至 16,384 µs，最大计数/分区为 65,535，时间范围覆盖 256 ns 至 67.1 ms。

在多计数器流模式下，输入脉冲的流式传输时间几乎是无限的。为过滤背景噪声，可对每个时间分段中的计数应用阈值，只有计数较高的分段才会被记录。该模式下的最大时间分段数无限制，时间/分区为 4 ns 至 128 ns，最大计数/分区为 127，计数阈值可在 1 至 127 计数之间调节。板载 FIFO 缓冲区容量为 3,500,000 个邮筒，持续分类传送速率为 160 MHz（所有通道总和）。

软件生态

PMS-800 模块可通过提供的 DLL 和相关 Python 库集成到定制的测量软件中，实现快速原型开发。此外，模块随附免费的 BH-PMS800 测量图形用户界面软件，用于执行基本功能、显示各种类型的测量结果以及将数据处理为多种常用文件格式。用户还可使用 bhPy 进行自定义编程，以满足特定的数据采集和分析需求。

操作环境与物理规格

PMS-800 模块支持 Windows 10 和 Windows 11 操作系统，总线接口为 PCI-Express。总功耗为 +3.3 V 约 12 W，+12 V 约 3 W。模块物理尺寸为 165 mm × 110 mm × 20 mm。
