声光调制器：用声音操控激光的器件

声光调制器（Acousto-Optic Modulator，简称 AOM）是一种无需任何宏观运动部件，即可对激光束进行强度调制或角度偏转的器件。其核心原理在于：在透明介质中激发声波，利用声波造成的密度周期性变化形成衍射光栅，从而改变穿过其中的光线。

基本原理

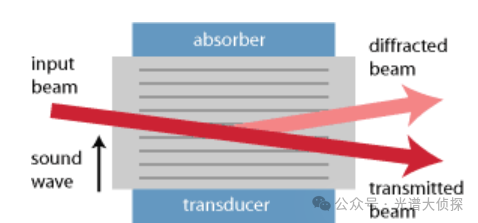

给压电元件通上 MHz 甚至 GHz 级别的射频信号，压电片便会产生高频振动，向晶体内部发射超声波。声波传播过程中，介质密度出现疏密交替的变化，对应的折射率也随之周期性起伏，相当于在晶体内部形成一道移动的相位衍射光栅。激光穿过这道光栅时发生衍射，出射方向和强度均被改变。调校良好的 AOM 能将 90% 以上的入射光偏转到第一级衍射光束中。

这里存在两个明确的对应关系：其一，偏转角度由射频频率决定，频率越高，声波波长越短，光栅条纹越密，衍射角越大；其二，衍射光强由射频幅度决定，射频功率越大，密度起伏越剧烈，光栅"对比度"越强，偏转到一级的光就越多。

行波与驻波的设计取舍

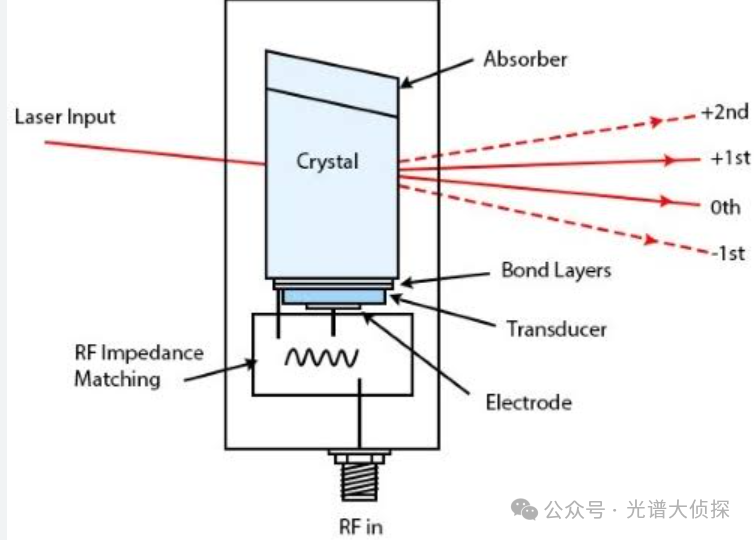

绝大多数商用 AOM 采用行波设计：压电换能器在一端发射声波，声波沿晶体传播至另一端，对面装有吸声材料将剩余声能吸收掉，避免反射形成驻波干扰。如果远端反射过强，入射波与反射波叠加形成驻波，光栅就会变成"静止"的，性能将受到影响。除吸声终端外，还有两种常见处理方式：一种是将晶体远端切成斜角，使反射声波偏出光路，不再与入射光作用；另一种是把晶体做得足够长，让声波在传播过程中自然衰减到可以忽略的程度。不过声光晶体普遍价格不菲，厂家一般不会留出多余长度。

体光栅与布拉格衍射

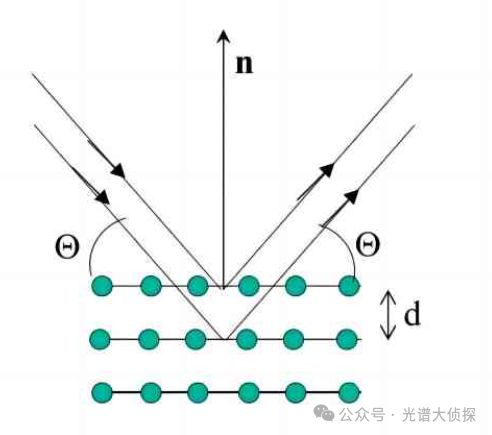

AOM 中的光栅并非普通平面光栅，而是分布在整个晶体体积内的三维体相位光栅，即布拉格光栅。打个直观的比方：普通二维光栅像是在薄玻璃片上刻出的平行线，而三维布拉格光栅则像一整块透明材料内部堆叠了多层平行的折射面。

这一区别带来关键特性：当声光相互作用长度（光束与声束交叉区域的宽度）超过某个临界值后，一级以上的高次衍射会因相消干涉而基本消失，只剩下零级和一级光束，这就是布拉格区工作模式；若相互作用长度很短，则进入拉曼-纳斯区，会产生多级衍射光斑。用于激光调制的 AOM 几乎都工作在布拉格区，因为输出干净，只有一束主衍射光，便于后续使用。但布拉格衍射有个前提：入射光必须以特定的布拉格角入射，角度偏差稍大，衍射效率便会急剧下降。因此 AOM 对安装角度要求很高，通常需要高精度调整架。

纵波、横波与特殊器件

声波在晶体中主要有两种传播模式：纵波（压缩波，质点振动方向与传播方向一致）和横波（剪切波，质点振动方向垂直于传播方向）。剪切波型器件大多用在双折射等各向异性材料中，能实现一些特殊功能，例如多色声光调制器（PCAOM），可同时调制多个波长的光强，并保持各波长光束共线输出。这类器件与声光可调谐滤波器（AOTF）在技术上属于近亲。

两种工作模式

进入布拉格区后，AOM 有两种基本用法。一是强度调制：固定射频频率，改变射频功率。声强变化导致光栅"深浅"变化，一级衍射光的强度随之改变。最简单的强度调制就是开关——射频开，一级光斑出现；射频关，一级光斑消失。二是光束偏转与扫描：改变射频频率。频率变化导致声波波长改变，光栅常数跟着变化，衍射角也就随之改变，激光束会在一个很小的角度范围内偏转。工作在这一模式下通常称为声光偏转器（AOD）。

介质材料与驱动

声光介质种类不少，常见的有铌酸锂（LiNbO₃），它同时也是声表面波滤波器（SAW）的常用材料，工作频率可达 GHz 量级；纯水成本低，工作频率大概在几百 MHz；此外还有二氧化碲、熔融石英等各种专用晶体。驱动端统一使用压电换能器，把射频电信号转换成机械振动。实际工程中的一个难点在于：压电元件本身阻抗很高，要在较宽频带内匹配到 50 欧姆的射频系统并不容易，而且一般需要数瓦的射频功率才能产生足够强的折射率调制。

优缺点与适用场景

AOM 速度快、无磨损、精度高，但并未全面取代机械方案。原因很直接：结构复杂、价格高、偏转角度极小，整体效率也远低于振镜、电机这类机械系统。因此在速度要求不高的场合，机械偏转几乎总是更优选择；只有当调制速度达到 MHz 以上、机械结构根本跟不上时，声光器件才真正不可替代。

总结

声光调制器的本质可以理解为一块可编程的衍射光栅：用射频信号控制超声波，用超声波控制光栅参数，再用光栅控制激光的方向和强度。它没有宏观运动部件，能在极高速度下完成光的开关、调光和小角度扫描。虽然成本高、偏转范围有限，但在超高速光调控的赛道上，目前尚无更好的替代方案。
